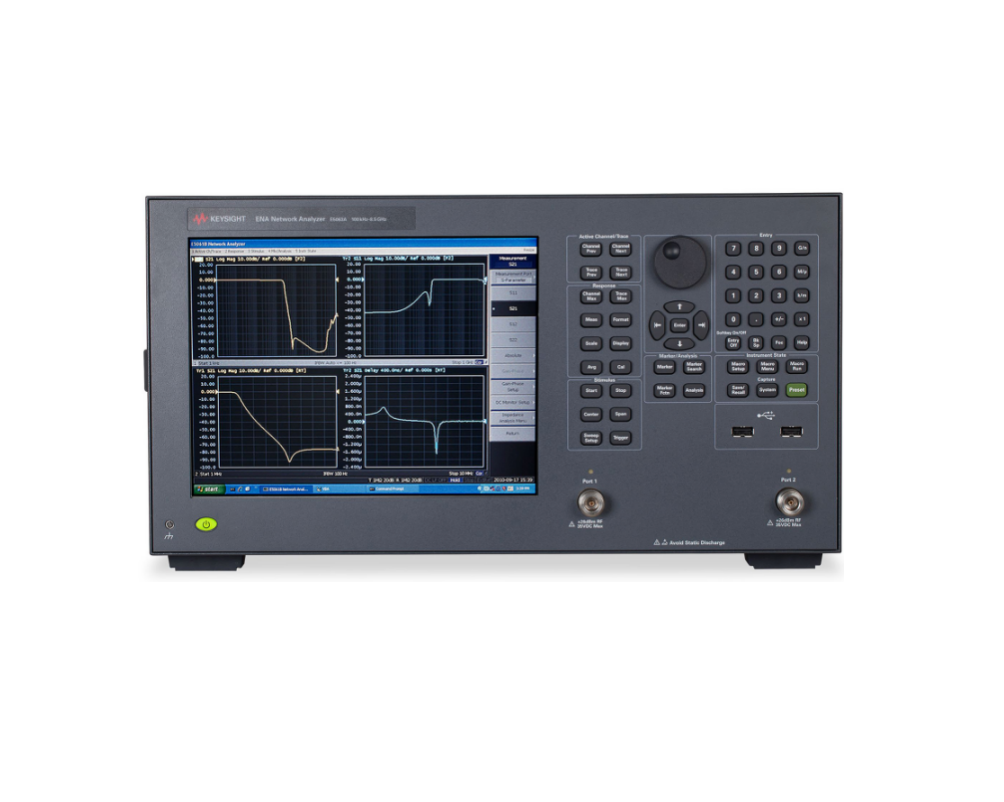

是德(KEYSIGH) E5063A ENA 系列网络分析仪
-
型号：E5063A ENA 系列网络分析仪
品牌：是德(KEYSIGH)
降低无源射频元器件的测试成本
Keysight E5063A ENA 是一款经济适用的台式矢量网络分析仪，可用于测试简单的无源元器件，例如频率最高达到 18 GHz 的天线、滤波器、电缆或连接器。 作为业界闻名的 ENA 系列中的一员，它传承了一致的测量框架，以便提高效率和生产率。 而随着技术不断进步，它也能随时升级。
l 配有多功能的 2 端口、50 Ω S 参数测试仪，可以测量各种元器件
l 选件 010 提供时域分析功能，提升您的测量能力
l 选件 011 提供专用的图形用户界面，让 PCB 设计和测试变得轻松异常
l 一致的测量框架有助于提高效率和生产率
l 选件可随时升级
E5063A ENA 系列网络分析仪 描述
E5063A 是低成本网络分析仪，可提供优化的性能和功能，适用于测试简单的无源器件，例如天线、电缆、滤波器和 PCB 等。E5063A 具有较好的性价比，可满足您的商业和技术要求。它利用工业标准 ENA 系列始终如一的测量架构，能够极大提高生产效率和效益，满足未来需求，并可随着技术的变化进行演进。
E5063A 可对 U1810B USB 同轴 SPDT 开关进行控制。通过对 U1810B 和 E5063A 的测量序列进行编程控制，您可以构建经济高效的多被测件测试解决方案，使用 1 台仪器测试 4 个天线的 VSWR。这样可以进一步降低您的测试成本。
配有选件 011 的 E5063A 具有图形用户界面，可用作 PCB 分析仪，为 PCB 生产测试提供时域和频域测量能力。与传统的采样示波器相比，E5063A PCB 分析仪具有更高的精度、可重复性和可再现性（R&R），支持更多种语言并具有更高的 ESD 稳定性。
E5063A ENA 系列网络分析仪主要特性和功能
l 2 端口，50 Ω，S 参数测试仪
l 选择适合您的测试需求和预算的频率选件，并可随时升级选件
l 利用工业标准 ENA 系列始终如一的测量架构，提高生产效率和效益
l 使用选件 011 增强 PCB 制造测试功能
l 显示界面支持 6 种语言，提供英语/简体中文的功能键和嵌入式帮助手册，使操作变得更加简单
E5063A ENA 系列网络分析仪 技术指标
最大频率 | 18 GHz |
动态范围 | 117 dB |
输出功率 | 0 dBm |
轨迹噪声 | 0.015 dBrms |
内置端口数量 | 2 端口 |
本底噪声 | -127 dBm |
扫描速度最高可达 201 个点 | 9 ms |
应用 | S 参数 回波损耗 时域 插入损耗/增益 |
元器件 | 天线 印刷电路板（PCB） 滤波器 |
台式 | 是 |
适用于E5063A ENA 系列网络分析仪的软件
E5063A-006 无线功率传输分析
l 测量线圈或谐振器之间的无线功率传输效率
l 通过 2D/3D 分析观察对负载阻抗的依赖性
l 适用于无线功率传输分析的经济型解决方案
E5063A-010 时域分析
l 在时域中观察反射和传输响应
l 可以利用低通或带通模式，执行最多 1,601 个点的测量
E5063A-011 时域分析/测试向导程序
l E5063A PCB 分析仪（E5063A + 选件 011）
l 阻抗（TDR）和回波损耗（S 参数）测量
l 更高的精度、可重复性和可再现性（R&R）
l 支持多种语言
l 更可靠的 ESD 稳定性
