泰克 DPO70000SX ATI 高性能示波器
-
型号：泰克 DPO70000SX ATI 高性能示波器
品牌：Tektronix
泰克 DPO70000SX ATI 高性能示波器
DPO70000SX ATI 高性能示波器能够准确地捕获高速信号行为，在业界享誉盛名，可帮助您证明、验证和检定您的新一代设计。捕获可达 70 GHz 的信号并保证低噪声和高保真度，从而确保准确地测量您的信号的真实特征。
DPO70000SX提供了高达70 GHz模拟带宽的超高带宽实时信号采集和分析功能。荣获专利的异步时间交织 (ATI) 架构为实时信号采集提供低噪声和高保真度。
- 杰出的信号保真度和完美的信噪比
- 稳定精确的多通道定时，实现最准确的分析能力
- 紧凑的仪器封装，并能够灵活地扩容及简便地重新进行配置
简介
DPO70000SX 系列示波器为超宽带宽应用提供最准确的实时性能。
- 低噪声、70 GHz 实时信号捕获功能，采用已获专利的 ATI 结构
- 紧凑的 5 ¼" (3U) 仪器封装，实现了功能最广泛的多通道系统
- 采用 UltraSync 多台时间同步总线，提供精确的可扩充的性能
- 最高的触发性能，>25 GHz 边沿触发带宽，独有的包络触发功能
- 14.1 Gbps 硬件串行触发 – 确保在指定的 8b/10b、64b/66b 或通用 NRZ 码型的第一个实例上实现触发，以隔离与码型相关的效应
- 误码检测器 - 此功能在触发系统中执行，针对已定义的模式文件提供简单的误码测量，确定没有丢失位
低噪声、高保真信号采集在超高带宽应用中至关重要，如远距离相干光通信、400G 数据通信和宽带 RF。旗舰型 DPO77002SX 采用 ATI（异步时序交织）结构，实现了 70 GHz 和 200 GS/s（5 ps/样点）实时采集性能。这种已获专利的对称结构本身的噪声要远远优于传统带宽交织方法。DPO70000SX 提供了最低的噪声、最高的保真度和最大的性能，支持进行复杂的光调制分析，对高速串行信令和频率进行抖动和噪声分析，对宽带 RF 信号进行相位和调制分析。

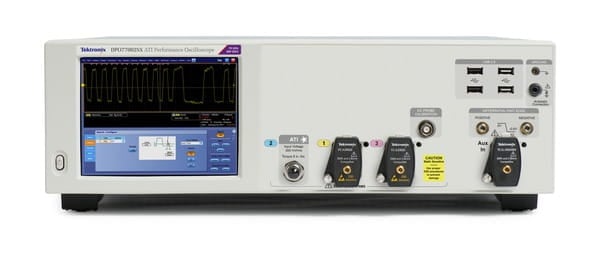

DPO70000SX ATI 高性能示波器
- 70 GHz、59 GHz 或 50 GHz 模拟带宽
- 低噪声 ATI 架构
- 200 GS/s，实时采样率 5 ps/样本

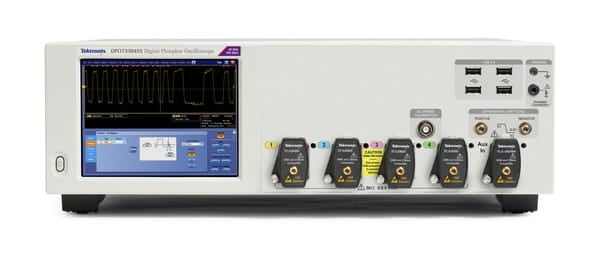

DPO70000SX TekConnect 高性能示波器
- 33、25、23、20、16 或 13 GHz 模拟带宽
- 100 GS/s，实时采样率 10 ps/样本
- 带宽升级至 ATI 70 GHz、59 GHz、50 GHz 型号
应用
- 相干光调制分析
- 科研和国防数据采集和分析
- 100G/400G 数据通信系统调试
- PCIe 调试和一致性测试
- 高速串行通信调试和一致性测试
- PCIe、USB、Thunderbolt、HDMI、DisplayPort 等
泰克 DPO70000SX ATI 高性能示波器
| 型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 报价 |
|---|---|---|---|---|---|---|
| DPS77004SX | 双单元系统 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 | - |
| DPO77002SX | 单台设备 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 | - |
| DPO75902SX | 单台设备 | 59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 单通道为 59 GHz, 双通道为 33 GHz | - |
| DPS75904SX | 双单元系统 | 59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 双通道为 59 GHz, 四通道为 33 GHz | - |
| DPS75004SX | 双单元系统 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 | - |
| DPO75002SX | 单台设备 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 | - |
| DPS73308SX | 双单元系统 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） | - |
| DPO73304SX | 单台设备 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 | - |
| DPO72504SX | Single-unit | 25 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 25 GHz, 4 at 23 GHz | - |
| DPO72304SX | 单台设备 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz | - |
| DPO72004SX | Single-unit | 20 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 20 GHz, 4 at 20 GHz | - |
| DPO71604SX | Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 16 GHz, 4 at 16 GHz | - |
| DPO71304SX | Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 13 GHz, 4 at 13 GHz |
