SSA6000A系列 频谱分析仪
-
型号：鼎阳(silent) SSA6000A系列 频谱分析仪
品牌：鼎阳(SIGLENT)
l 频率范围：10Hz ~ 50GHz
l 最大实时带宽：400MHz
l 相位噪声(典型值)：<-123dBc/Hz
l 显示平均噪声电平（DANL）：-165 dBm/Hz
l IQ分析带宽：1.2GHz
l 矢量网络分析范围：-
l 分辨率带宽（RBW）：1 Hz ~ 10 MHz
l 跟踪源：-
l 实时频谱视图：概率密度谱，瀑布图，3D频谱，时间功率谱
l 高级测量功能：信道功率、邻道功率比、占用带宽、时域功率、载噪比、互补累计分布函数、谐波分析、三阶交调分析
l 远程控制接口：LAN，USB-TMC，USB Host，GPIB
l 显示：TFT LCD，1280x800，12.1英寸多点触摸屏
l 存储：内部存储空间16 GB，可配置外部SSD硬盘
SSA6000A 系列频谱/信号分析仪
Spectrum / Signal Analyzer
2 Hz ~ 50 GHz 超宽频率范围、1.2 GHz IQ 分析带宽、-123 dBc/Hz 极低相位噪声
50 GHz | 1.2 GHz | -123 dBc/Hz | -165 dBm/Hz |
频率范围 | IQ 分析带宽 | 相位噪声 | DANL |
产品定位
SSA6000A 系列作为鼎阳科技旗舰信号分析仪，支持 2 Hz ~ 50 GHz 的频谱分析，IQ 分析带宽高达 1.2 GHz。内置高稳参考时钟源，扫频采用 YIG 微波预选器，具有优良的动态范围，可满足大部分射频微波测量需求。相位噪声低至 -123 dBc/Hz@1GHz, 10kHz offset，显示平均噪声电平 DANL 低于 -165 dBm/Hz，实时频谱分析带宽达 400 MHz，支持 5G NR、LTE/LTE-A、WLAN、IoT 等多制式信号的解调和分析。
核心特性

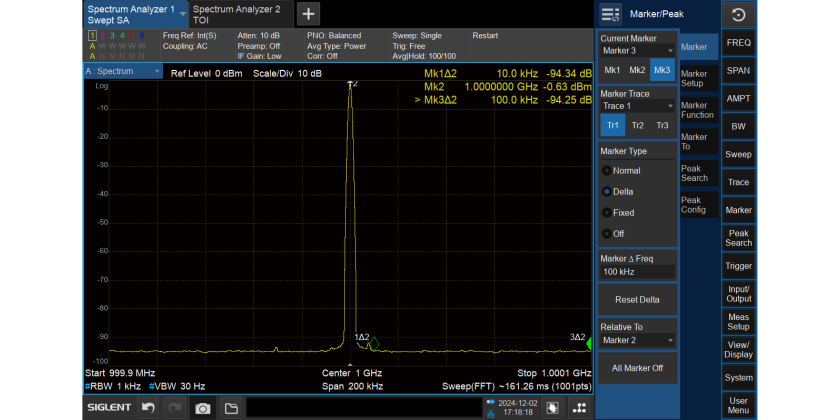

1. 高性能频谱分析
| SSA6000A 具有出色的频谱纯度，相位噪声低至 -123 dBc/Hz@1GHz, 10kHz offset，同时具有远近端相噪模式的选择，可以根据不同的测量需求，选择更优化的相噪配置。并且具有多种测量模式和控制方式，满足各种频谱测量分析场景。 |
2. IQ 分析
SSA6000A 的 IQ 信号分析功能，具有 1.2 GHz 分析带宽，将频谱测量和矢量信号分析相结合，进行多角度多视图时频域混合分析，如瞬态响应、多载波分析、调频分析等。内置 16 GB 数据内存，可对 400 MHz 带宽信号进行长达 40 秒的不间断捕获。 |
|
3. 实时频谱分析
| SSA6000A 支持最大 400 MHz 实时分析带宽，更小的 POI 时间，还有更丰富多样的观察视角，如 Density、3D、Spectrogram、PvT 等多种显示方式，多维度观察复杂瞬变信号。 |
4. SigVSA 信号调制分析
使用 SigVSA，可以反复地分析待测信号，快捷地排除故障，从简易的 BPSK 到复杂的宽带信号，如 LTE、5G NR、IEEE 802.11 b/a/g/n/ac/ax/be 和 4096QAM。最多支持 32 台设备，32 个测试同步进行。 |
|
关键参数概览
频率范围 | 2 Hz ~ 50 GHz |
分辨率带宽（RBW） | 1 Hz ~ 10 MHz |
相位噪声 | -123 dBc/Hz@1GHz, 10kHz offset（典型值） |
DANL | 低于 -165 dBm/Hz |
IQ 分析带宽 | 最高 1.2 GHz |
实时分析带宽 | 最高 400 MHz |
内置数据内存 | 16 GB |
不间断捕获 | 400 MHz 带宽 × 40 秒 |
扫频方案 | YIG 微波预选器 |
多设备同步 | 最多 32 台设备（SigVSA） |
型号对比
型号 | 频率范围 | IQ 分析带宽 | DANL | 相位噪声 |
SSA6056A | 2 Hz ~ 50 GHz | 1.2 GHz | < -165 dBm/Hz | -123 dBc/Hz |
SSA6046A | 2 Hz ~ 44 GHz | 1.2 GHz | < -165 dBm/Hz | -123 dBc/Hz |
SSA6036A | 2 Hz ~ 33 GHz | 1.2 GHz | < -165 dBm/Hz | -123 dBc/Hz |
SSA6026A | 2 Hz ~ 26.5 GHz | 1.2 GHz | < -165 dBm/Hz | -123 dBc/Hz |
应用领域
● 5G NR — 新空口信号解调分析，NR-NTN 非地面网络分析
● LTE/LTE-A — FDD/TDD 制式信号解调分析
● 无线连接 — Wi-Fi 6/6E/7（IEEE 802.11 ax/be）信号解调分析
● 物联网 — IoT 信号解调和分析
● 射频微波通用测试 — 频谱测量、瞬态分析、EMI 预兼容
● 多设备同步测试 — 最多 32 台设备同步分析（SigVSA）
选件与软件生态
信号分析选件涵盖 5G NR（VSAN1）、NR-NTN（VSAN2）、LTE FDD（VSAL1）、LTE TDD（VSAL2）、WLAN ax（VSAW1）、WLAN be（VSAW2）、OFDM（VSAO1）、模拟调制分析（AMA）、矢量数字调制分析（DMA）等，覆盖主流通信制式。硬件选件包括前置放大器（P8）、IQ 带宽升级（B1A/B4A/B1G）、二中频输出（IFO）、任意中频输出（AIF）、外混频扩展（EXM）、低噪声测量通路（LNP）、底噪扩展（NFE）等。扩频模块支持 V/E/W 波段波导谐波混频器（SEW15S1/SEW12S1/SEW10S1），频率覆盖最高可达 110 GHz。
配套软件 SigVSA 是鼎阳独立推出的 PC 端矢量信号分析软件，可对 BPSK、LTE、5G NR、IEEE 802.11 b/a/g/n/ac/ax/be、4096QAM 等信号进行分析，最多支持 32 台设备同时运行。另有功率测量套件（AMK）、实时频谱分析（RTA1）等功能选件，配合 SCPI 命令集与 IVI 驱动便于集成自动化测试系统。
详细技术参数请参见官方数据手册
