鼎阳(silent) SDS3000X HD 高分辨率示波器
-
型号：鼎阳(silent) SDS3000X HD 高分辨率示波器
品牌：SIGLENT
l 模拟带宽：350 MHz, 500 MHz, 1 GHz
l 通道数：4 + EXT
l 最高实时采样率：4 GSa/s
l 垂直分辨率：12-bit
l 最大存储深度：400 Mpts/ch
l 最高波形捕获率：890,000 wfm/s
l 屏幕尺寸：10.1 英寸电容式触摸显示屏，分辨率1024*600
l 接口：USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL)
l 测量：超过50种参数测量，并支持直方图、趋势图和轨迹图统计
l 数字通道：16 路，1 GSa/s采样率, 100 Mpts/ch存储深度

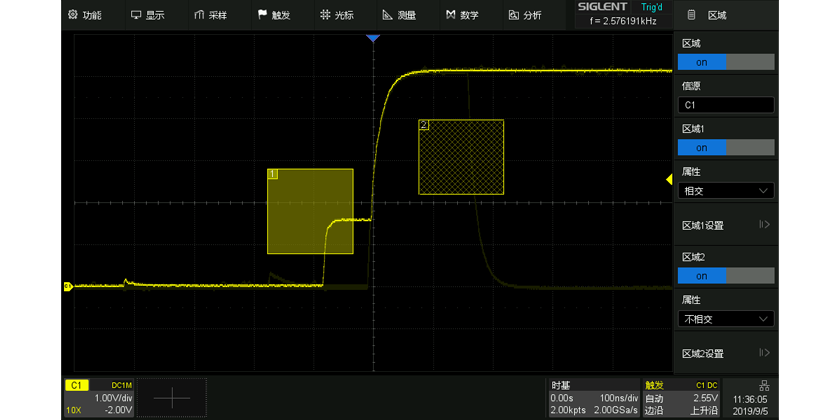

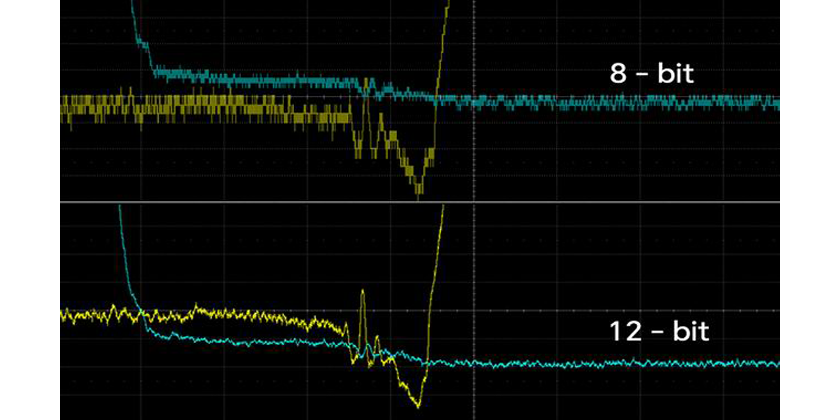

12-bit ADC，波形细节清晰可见
SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。

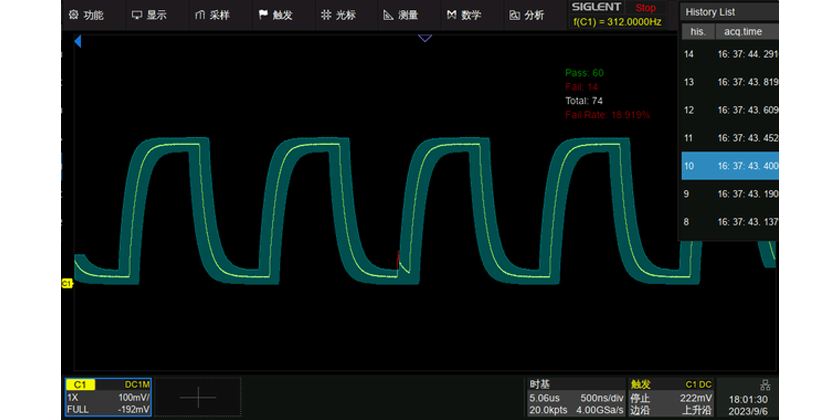

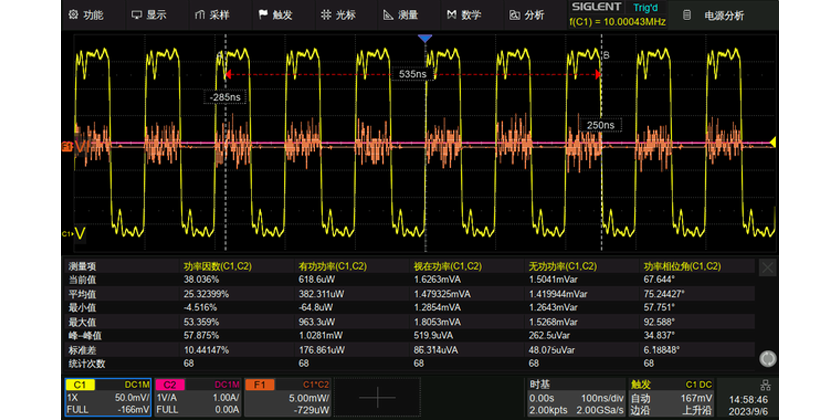

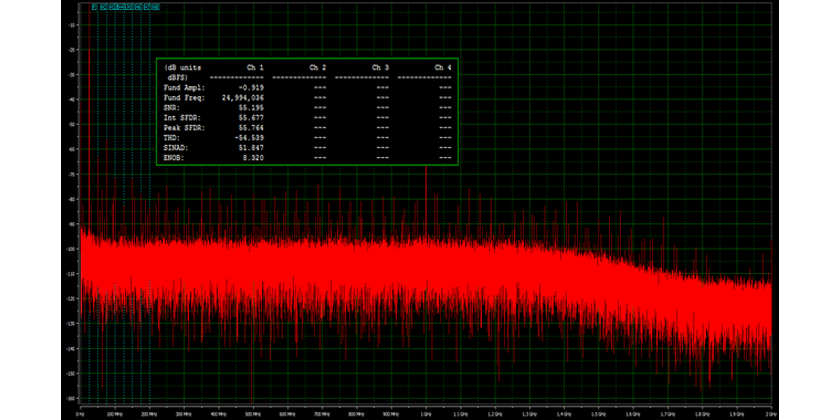

ENOB——真实有效的ADC位数
当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。
