NGI N61100 系列多通道高性能直流电子负载

/uploads/allimg/20240506/1-240506050FW18.jpg
型号:N61100 系列
品牌:NGI(恩智)

特色:

■ 功率规格:150W/12CH、300W/6CH、540W/4CH、900W/2CH
■ 电压范围:0~80V、0~150V、0~600V,电流范围:0~120A/0~30A
■ 高集成度,单机多达12通道
■ 电压、电流、电阻、功率双量程,测量范围广
■ 支持同步带载,便于多通道电源测试
■ 电流上升/下降斜率可设,电压环路响应速度可调
■ 电压/电流采样率:高达500kHz
■ 八种测试模式:CC,CV,CR,CP,CV+CC,CV+CR,CR+CC,CP+CC
■ 支持LED模拟功能,LED电源真实拉载测试
■ 支持OCP/OVP/OPP测试模式
■ 支持负载效应测试、动态扫描、时间测量、放电测试功能
■ 支持序列测试、自动测试、Von/Voff、模拟短路功能
■ 支持CC、CV、CR、CP动态测试,CC动态频率高达30kHz
■ 4.3英寸高清彩屏,本地/远程控制,专业测试软件
■ 支持LAN、RS232、RS485通讯控制



资料下载

N61100系列是一款高性能、多功能的多通道可编程电子负载。产品为集成应用量身定制,具备通讯速度快、集成度高、稳定性高的特点,多通道通讯响应时间<10ms,单机集成度高,标准19英寸3U机箱高达12通道。N61100系列多通道电子负载支持8种基本测试模式、阻抗模拟、LED仿真测试、OCP/OPP/OVP测试、负载效应测试、短路模拟、动态扫描、时间测量、Von/Voff等测试功能,采用内置模块化式设计,可靠性更高。N61100系列支持LAN、RS232和RS485通讯控制,在集成测试应用中可代替小功率单体电子负载为用户大幅节省成本。


集成度高,单机高达12通道

N61100系列直流电子负载单机最多支持12通道,各通道电气隔离,相互独立,可单独控制,也可最多120通道同时控制,超高集成度特性在多通道批量测试系统应用中,为客户降低测试成本、减少测试占用空间,结合N61100高达5ms回读速度,测试效率可以大幅提高。

多种工作模式选择

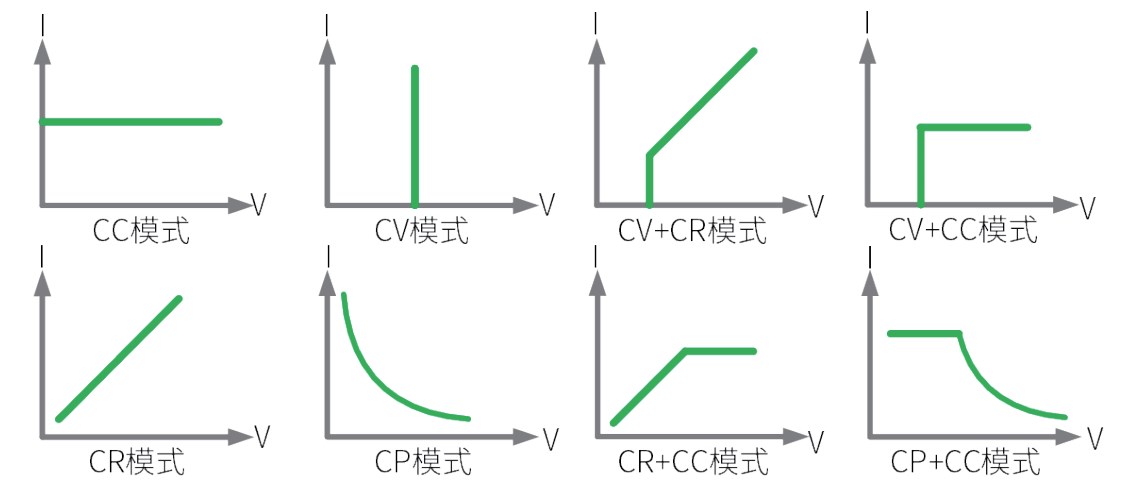

N 61100系列不仅支持常规的CC、CV、CP、CR四种工作模式,为了应对实际测试过程中负载特性的变化,还具有CV+CC、CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试,防止电源开机过电流保护;CV+CR可取代Von点的设定应用;CV+CC可模拟电池充电的工作模式转换过程等,用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能,LED电源测试更真实

LED电源是恒流源,其输出电压有一段可调范围且大于LED的导通电压,输出电流稳定,不能大于LED额定电流,否则会加速LED衰老损坏。由LED等效电路可知,LED等效为电阻Rd与电压源Vf的串联,其I-V曲线等效于真实LED非线性I-V曲线在工作点(Vo,Io)处的切线,常规的电子负载采用CR或者CV模式并不适合LED电源的测试需求。

N61100系列高性能多通道电子负载提供LED模拟功能,用户需设置LED电源额定电流、LED工作电压、电阻系数共3个参数,即可真实模拟LED的拉载特性测试LED电源。

过流保护测试功能

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位,以判别电源OCP保护是否正常,通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时,负载以恒电流模式进行拉载,同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压,则记录此时的拉载电流作为测试结果,并关闭输入,停止测试;如被测物电压高于截止电压,负载增加拉载电流,直到电压低于截止电压或达到最大拉载电流。

应用领域
 AC/DC电源、DC/DC转换器、LED电源、通信电源等小功率电源测试
 汽车线束、连接器、保险丝、继电器、中央电器盒等组件类测试
 锂电池、蓄电池、超级电容等放电测试
产品尺寸


型号通道数电压电流功率精度分辨率通讯接口尺寸
N61112-80-201280V20A150W电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.10uV/10μALAN/RS485/RS2323U
N61112-150-2012150V20A150W电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.0.1mV/10μALAN/RS485/RS2323U
N61112-600-0512600V5A150W电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.0.1mV/1μALAN/RS485/RS2323U
N61106-80-40680V40A300W电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.10μV/10μALAN/RS485/RS2323U
N61106-150-406150V40A300W电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.0.1mV/10μALAN/RS485/RS2323U
