泰克示波器探头如何选择-探头选型

当使用不合适的探头时，就会对测量的结果产生比较大的影响，大体能够分为两个方面。第一种情况，探头改变了波形的原本形状，所观察到的波形产生偏差。第二种情况，导致示波器运行异常。正常的设备变得无法工作。

探头的选择

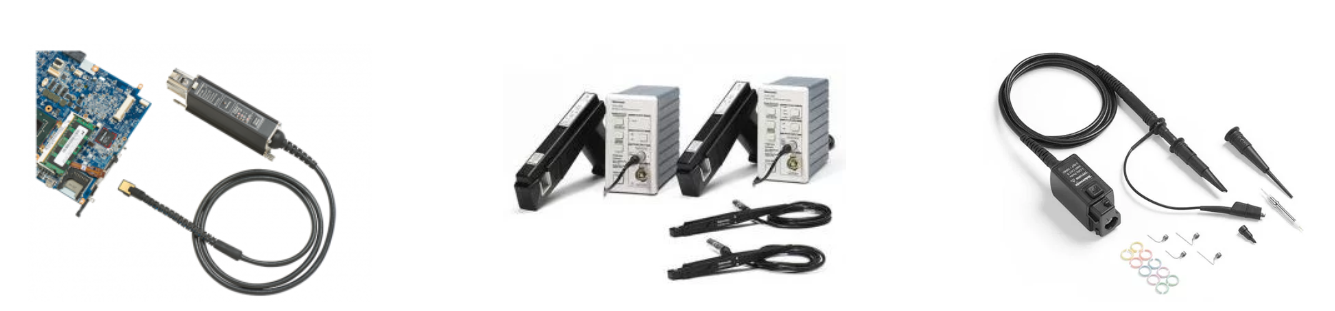

要避免这些情况，就要熟悉示波器探头的类型，然后根据实际情况有针对性的选择使用。常用的探头分为多种，无源探头、有源探头、差分探头、电流探头、低电容探头、高压探头等等，下面就对这些探头的适用范围进行介绍，方便大家进行选择。

有源电压探头：一般适用于带宽大于500MHz，幅度小于正负3伏的单端信号。泰克公司的有源电压探头型号有：P7260、P7240、TAP1500等。一些型号可以测量3dB带宽高可以达到6G。

无源探头：一般用于测试带宽小于500MHz的单端信号。它是比较经济的一类探头。比如P6139A，线长是1.3米、带宽500MHz、系统输入阻抗10M欧、典型输入电容8pF、高电压为300Vrms，补偿范围为8到12pF。

差分探头：一般用于测试差分信号。分为高带宽和高电压两种。高电压差分探头可以测试高达4400伏的差分信号;高带宽差分探头可以测试带为高达12.5G的高速信号。甚至一些产品可以到达16GHz。

电流探头：一般利用霍尔效应来测试电流信号。测试范围一般为从DC到2G。幅度由1mA到20000A。

低电容探头：这是为匹配而设置的探头。这种探头目前市场型号比较少，高可以测量带宽9GHz。

高压探头：适合测试高压信号，高可以测量达4000伏的电压，可分为单端和差分两种探头。

根据实际经验来看，使用率高的为无源类探头，高阻无源电压探头所占的比例大。无源电压探头为不同电压范围提供了各种衰减系数，如1×、10×、100×。在这些无源探头中，10×无源电压探头是常用的探头。对信号幅度是1V峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。在低幅度和中等幅度信号混合(几十毫伏到几十伏)的应用中，可切换1×/10×探头要方便得多。但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗(R和C)特点也不同。因此，这些探头不能与示波器的输入完全匹配，不能提供标准10×探头实现的优性能。

总的来说，使用的多的还是无源类探头。根据情况的不同，可以选择不同的衰减系数来进行配合。本篇文章偏向基础，说明了示波器探头的重要性，并对探头的种类进行了大致的介绍。在后，讲解使用为频繁的无源探头，希望各位新手在阅读过本篇文章之后，能对示波器有更进一步的了解。
