描述

■ 电机和相序旋转测试仪使电气承包商和维护电工标注电机的相序，而不需要先给电机通电来确定电机旋转方向。因此，测试仪免除了临时接线的需要，节省了时间和成本，确保了尤其是高电压大型电机相序的确定实验的安全。
■ 并且有些种类的驱动电机不能按错误的方向旋转。在这种情况下，临时接线或者尝试法接线有50%的概率会接反，导致严重的后果。
■ 测试仪左边的三条电机导线应接在被测电机的终端，从而测试旋转方向。
■ 在电机A相和C相的测试导线上都有熔丝，在用户意外地触摸这些带电导线时提供保护。这些标准熔丝可从面板上的安装处简单地拆除和更换。
■ 测试仪的三条测试导线可以直接接触高600V交流电压的电力系统，从而决定系统的相序。一个四种位置的开关可选择需要进行的测试 —— 系统相序、电机旋转极性以及变压器极性。选择开关会在测试电机或变压器的极性时，将一个D号干电池插入电路。在OFF位置时，表计和电池会与所有回路断开。在测试变压器极性时，一个推开关与电池串联，从而断开电路。

■ 安装在面板固定装置内的干电池可使用简单地拆除和更换。直流中心为零的电流表会通过指针的向左或向右，指示旋转或极性正确与否。一个调零装置会与电流表一起提供。

应用
电动机和相位旋转测试仪提供了一种正面的方法来识别断开的多相电动机的电源线，它还可以识别60Hz 交流电源线高达600V的真实相位序列。这两者都是必要的，以确保电动机在通电时按规定的方向旋转。

■ 在连接到线路之前，确定单相、两相或三相电机的旋转方向

■ 确定通电的相位旋转或顺序电源电路

■ 确定仪器和电源的极性

■ 确定未标记电机绕组的相位/极性

■ 识别通电交流电源的真实相序
■ 高达600伏的线路（可通过以下方式测试更高的电压插入降压变压器。）

规格

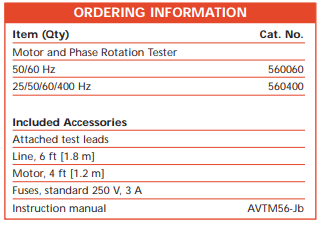

输入(指定一个)
50/60 hz 或25/50/60/400 hz
