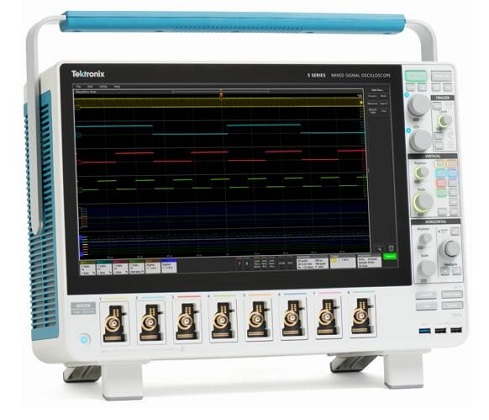

泰克5系列混合信号示波器(MSO)

/uploads/171103/1-1G103122041T5.jpg
型号:
泰克5系列混合信号示波器(MSO)
品牌:
Tektronix
特色:
5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道,能够应对当前以及未来最严苛的应用挑战。它提供全新的性能、分析和友好的用户体验标准。
资料下载

泰克5系列混合信号示波器(MSO)

输入通道

4 个、6 个或 8 个 FlexChannel™ 输入
每个 FlexChannel 提供了 1 个模拟信号输入或 8 个数字逻辑输入(使用 TLP058 逻辑探头)
带宽1

350 MHz、500 MHz、1 GHz、2 GHz
采样率(所有模拟/数字通道)

实时: 6.25 GS/s
插补: 500 GS/s
记录长度(所有模拟/数字通道)

62.5 M点标配
125 M点选配1
波形捕获率

>500,000个波形/秒
垂直分辨率

12 位 ADC
High Res 模式下高达 16 位
标准触发类型

边沿, 脉冲宽度, 欠幅脉冲, 超时, 窗口, 逻辑, 建立时间和保持时间, 上升/下降时间, 并行总线, 顺序
标准分析

光标: 波形, V条, H条, V&H条
测量: 36 项
示图: 时间趋势, 直方图, 频谱
数学: 基本数学功能, FFT, 高级数学公式编辑器
搜索: 搜索任意触发标准
抖动: TIE 和相位噪声
选配分析1

高级抖动和眼图分析
选配串行总线触发, 解码和分析1

I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, 以太网, I2S, LJ, RJ, TDM
任意波形/函数发生器1

50 MHz 波形生成
波形类型: 任意波形, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, Sin(x)/x, 随机噪声, 半正弦, 心电图
数字电压表2

4 位 AC RMS、DC 和 DC+AC RMS 电压测量
触发频率计数器2

8 位
显示器

15.6 英寸 (396 mm) TFT 彩色
高清 (1,920 x 1,080) 分辨率
容性(多触点)触摸屏
连接能力

USB 主控端口 (x7), USB 设备端口, LAN (10/100/1000 Base-T 以太网; LXI 标准), 显示器端口, DVI-D, 视频输出
e*Scope®

使用标准网络浏览器,通过网络连接远程查看和控制示波器
标配探头

每条通道一只 10 MΩ 无源电压探头,<4 pF 容性负载
保修

标配3年保修,选配整体保护计划
外观尺寸

12.2 英寸 (309 mm) 高 x 17.9 英寸 (454 mm) 宽 x 8.0英寸 (204 mm) 深
重量: <25 磅(11.4 kg)

MSO5-Series-Datasheet

MSO5-Series-Datasheet



1选配,并可以升级

2产品注册后免费

绝不会因为通道不够而延缓您检验和调试流程!

5 系列混合信号示波器 (MSO) 可以更好地查看复杂的系统,它提供了 4 条、6 条和 8 条通道及 15.6" 大型高清 (1,920 x 1,080) 显示器。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器,都要求观察 4 个以上的模拟信号,检验和表征器件性能,调试极具挑战性的系统问题。

大多数工程师都记得,他们曾调试过特别难的问题,希望更好地查看系统和状态,但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦,需要对准触发点,很难确定两台显示器之间的定时关系,文档管理也是问题。

您可能以为,6 通道和 8 通道示波器的价格要比 4 通道示波器高出 50% 或 100%,事实上我们的 6 通道示波器的价格只比 4 通道示波器高出 ~25%,8 通道示波器的价格只比 4 通道示波器高出 ~67%。新增的模拟通道可以迅速获得回报,因为您可以按期完成当前项目和未来项目。

MSO5-Series-Datasheet


MSO5-Series-Datasheet



三相马达上的电压测量,显示了启动后的三相输入电压。

FlexChannel™ 技术实现了最大的灵活性,拓展了系统查看能力

5 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。凭借 FlexChannel 技术,仪器上每个输入都可以作为一条模拟通道或 8 条数字通道使用。您只需把 TLP058 逻辑探头连接到任何输入上,就可以完成转换。异常灵活,配置起来异常方便。

在 8 通道 FlexChannel 示波器上,您可以配置成查看 8 个模拟信号和 0 个数字信号。也可以配置成查看 7 个模拟信号和 8 个数字信号。还可以配置成查看 6 个模拟信号和 16 个数字信号,查看 5 个模拟信号和 24 个数字信号,等等。您只需增加或拆下 TLP058 逻辑探头,就可以随时改变配置,从而一直获得适当数量的数字通道。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



FlexChannel 技术实现了最大的灵活性。依据连接的探头类型,每个输入可以配置成一条模拟通道或 8 条数字通道。

5 系列 MSO 为数字通道提供了全新的集成度。数字通道与模拟通道一样,拥有高采样率(高达 6.25 GS/s),实现了精细的定时分辨率;拥有长记录长度(高达 125 M 点),可以捕获很长的时间。上一代MSOs要求进行折衷,因此数字通道的采样率要低于模拟通道,或者记录长度要短于模拟通道。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



TLP058 提供了 8 个高性能数字输入。您可以根据需要连接多个 TLP058 探头,最多可实现 64 条数字通道。

MSO5-Series-Datasheet

MSO5-Series-Datasheet

FlexChannel 2 把一只 TLP058 逻辑探头连接到 DAC 的 8 个输入上。注意绿色和蓝色颜色代码,1 为绿色,0 为蓝色。FlexChannel 3 上的另一只 TLP058 逻辑探头探测 SPI 总线,驱动 DAC。白边表示有更高频率的信息可以放大,也可以在下一次采集时迁移到更快的扫描速度。

带颜色编码的数字轨迹可以方便地确定逻辑信号是 1 还是 0,即使轨迹平坦地分布到显示屏中。1 用绿色显示,0 用蓝色显示。独特的多跳变检测事件指明了采样间隔内什么时候发生一个以上的跳变。轨迹上的白条表示有更多的信息,可以放大,也可以以更快的采样率采集信息。通常情况下,放大后可以发现以前隐藏的毛刺。可以为每条数字通道定义不同的阈值,简便地观察不同的逻辑家族,这与其他 MSO 不同,后者会在所有数字通道中共享一个或两个阈值。

前所未有的信号查看功能

5 系列混合信号示波器 (MSO) 采用 15.6" (396 mm) 超大显示器,这是业内最大的显示器,显示区域要比采用 10.4" (264 mm) 显示器的示波器高出一倍。它还是分辨率最高的显示器,支持全高清分辨率 (1,920 x 1,080),可以一次查看多个信号,为关键读数和分析提供充足的空间。

查看区域经过优化,确保为波形提供最大的垂直空间。右面的结果条可以隐藏,波形视图可以占据显示器的全部宽度。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



堆叠显示模式可以方便地查看所有波形,同时在每个输入上保持最大 ADC 分辨率,实现最准确的测量。

5 系列混合信号示波器 (MSO) 提供了一种颠覆式的全新堆叠显示模式。以往,示波器会把所有波形重叠在相同的格线内,进而会引发很多矛盾:

为了查看每个波形,您要在垂直方向定量程和定位每个波形,使它们不要重叠。每个波形占用可用的 ADC 范围的一小部分,因此测量准确度会下降。

为保证测量精度,您要在垂直方向定标和定位每个波形,以覆盖整个显示屏。波形相互重叠,很难区分各个波形上的信号细节。

全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时,它自动增加和删除额外的水平波形“分割”(额外的格线)。每个分割都会使用的整个 ADC 范围。所有波形看上去彼此分开,同时仍使用整个 ADC 范围,实现了最大的查看能力和精度。而且这一切在增加或删除波形时都是自动完成的!

5 系列混合信号示波器 (MSO) 的超大显示器不仅为信号提供了充足的查看区域,还为示图、测量结果表、总线解码表等提供了充足的空间。您可以简便地调整各种视图的大小,重新确定其位置,适应自己的应用。

MSO5-Series-Datasheet


MSO5-Series-Datasheet



同时查看 3 条模拟通道、8 条数字通道、1 个解码的串行总线波形、解码的串行包结果表、4 个测量、1 个测量直方图、测量结果表和统计数据及搜索串行总线事件!

用户界面异常简便易用,让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

波形和示波器运行参数在设置条中用一系列“标志”显示,设置条位于显示屏底部。设置条可以直接进入最常用的波形管理任务。您只需轻轻一触,就可以:

打开通道
增加数学波形
增加参考波形
增加总线波形
启用集成任意波形/函数发生器 (AFG)
启用集成数字电压表 (DVM)
结果条 – 分析和测量

显示屏右侧的结果条只需轻轻一触,就可以直接进入最常用的分析工具,如光标、测量、搜索、测量和总线解码结果表、示图和备注。

DVM、测量和搜索结果标志显示在结果条中,而不会影响任何波形查看区域。为增加波形查看区域,可以随时解除及放回结果条。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



只需触击显示屏上关心的项目两下,就可以进入配置菜单。在这种情况下,触击标志两下,打开触发配置菜单。

全新的触控交互方式

示波器采用触摸屏已有多年时间,但触摸屏都是后来追加的。5 系列混合信号示波器 (MSO) 的 15.6" 显示器采用容性触摸屏,提供了第一个真正为触控设计的示波器用户界面。

您在手机和平板电脑中使用的触控交互,希望也能在触控设备中体验,在 5 系列混合信号示波器 (MSO) 中都能得到支持。

左/右或上/下拖动波形,调节水平位置和垂直位置,或卷动缩放视图
使用手势,在水平方向或垂直方向改变标度或进行放大/缩小
把项目拖到垃圾箱中,删除项目
从右滑出,会出现结果条;从上往下滑,会进入显示屏左上角菜单
平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节,可以增加鼠标或键盘作为第三种交互方式。

MSO5-Series-Datasheet

MSO5-Series-Datasheet

容性触摸显示器上的交互方式与手机和平板电脑相同。

前面板控件更加注重细节设计

传统上,显示器和前面板大约各占示波器正面的一半。5 系列混合信号示波器 (MSO) 显示器约占仪器正面的 85%。为实现这一点,它采用流线型前面板设计,保留了关键控件,实现了简单直观操作,而对通过显示屏上的对象直接进入的功能,则减少了菜单按钮的数量。

带颜色编码的 LED 光圈指明触发源和垂直标度/位置旋钮分配情况。大的专用运行/停止/单次按钮位于右上方显眼位置,其他功能如强制触发、触发斜率、触发模式、默认设置、自动设置和快速保存功能,则使用专用前面板按钮进入。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



高效直观的前面板提供了关键控件,同时为 15.6" 大型高清显示器留出了空间。

是否采用Windows,由您自己来定

5 系列混合信号示波器 (MSO) 是第一台可以用户可以选择是否包括 Microsoft Windows™ 操作系统的示波器。打开仪器底部的接入面板,可以连接固态硬盘(SSD)。在没有 SSD 时,仪器会作为专用示波器启动,不能运行或安装其他程序。

在有 SSD 时,仪器会作为开放的 Windows 10 配置启动,您可以最小化示波器应用,进入 Windows 桌面,然后可以在示波器上安装和运行其他应用。也可以连接额外的监视器,扩展桌面。

不管是否运行 Windows,示波器的操作方式都一样,感观和用户界面交互都相同。

体验性能差异

由于高达2 GHz 模拟带宽、6.25 GS/s 采样率、标配 62.5 M 记录长度和 12 位模数转换器 (ADC),5 系列混合信号示波器 (MSO) 都为您捕获波形提供了所需的性能,为查看小的波形细节提供了最好的信号保真度和分辨率。

数字荧光技术及FastAcq™高速波形捕获

如果想调试设计问题,首先必须知道存在问题。数字荧光技术及FastAcq让您更深入地了解器件的实际运行状况。其快速波形捕获速率(>500,000个波形/秒)提高了查看数字系统中常见偶发问题的概率,如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力,辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



FastAcq的高波形捕获速率可以发现数字设计中常见的偶发问题。

行业领先的垂直分辨率

5 系列混合信号示波器 (MSO) 为捕获关心的信号提供了所需的性能,在您需要捕获大幅度信号、同时要查看更小的信号细节时,可以最大限度地减少不想要的噪声的影响。5 系列混合信号示波器 (MSO) 的核心是 12 位模数转换器 (ADCs),其垂直分辨率是传统 8 位 ADC 的 16 倍。

全新High Res模式根据选择的采样率来应用独特的有限脉冲响应(FIR)滤波器。FIR 滤波器为该采样率保持最大带宽,同时在超过选定采样率的可用带宽时,防止假信号,消除示波器放大器和 ADC 中的噪声。High Res 模式一直提供最低 12 位的垂直分辨率,一直扩展到 ≤125 MS/s 采样率下的 16 位垂直分辨率。

5 系列混合信号示波器 (MSO) 采用噪声更低的新型前端放大器,进一步改善了解析精细信号细节的能力。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



5 系列混合信号示波器 (MSO) 的 12 位 ADC 及全新 High Res 模式实现了业界领先的垂直分辨率。

触发

发现电路问题只是第一步,然后,您必须捕获关心的事件,以确定根本原因。5 系列 MSO 提供了一套完整的高级触发功能,包括:

欠幅脉冲
逻辑
脉宽
窗口
超时
上升/下降时间
建立时间和保持时间违规
串行数据包
并行数据
序列
由于高达125 M 点的记录长度,您可以捕获许多关心的事件,甚至是一次采集中数千个串行包,这提供了高分辨率,可以放大精细的信号细节,记录可靠的测量数据。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



触发菜单中的各种触发类型和上下文相关帮助可以更简便地隔离关心的事件。

准确的高速探测技术

每台 5 系列混合信号示波器 (MSO) 标配 TPP 系列无源电压探头,提供了通用探头的所有优势,包括:高动态范围,灵活的连接选项,强健的机械设计;同时提供了有源探头的性能。高达 1 GHz 的模拟带宽可以查看信号中的高频成分,3.9 pF 超低容性负载则最大限度地降低了对电路的负面影响,可以更好地支持更长的地线。

您可以选配低衰减 (2X) 版本的 TPP 探头,测量低电压。与其他低衰减无源探头不同,TPP0502 具有较高的带宽 (500 MHz) 和较低的电容性负载 (12.7 pF)。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



5 系列混合信号示波器 (MSO) 每条通道标配一只 TPP0500B (350 MHz, 500 MHz 型号) 或一只 TPP1000 (1 GHz, 2 GHz 型号) 探头。

TekVPI®探头接口

TekVPI探头接口确立了探测易用性标准。该接口除了提供牢固可靠的连接外,许多TekVPI探头还有状态指示灯和控件,并在综合面板中直接提供了探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单,其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头,无需单独电源。TekVPI 探头可以通过 USB 或 LAN 远程控制,在自动测试系统环境中提供了功能更全面的解决方案。5 系列混合信号示波器 (MSO) 为前面板连接提供了高达 80 W 的功率,足以为连接的所有 TekVPI 探头供电,而不需要额外的探头电源。

IsoVu™ 隔离测量系统

不管是设计逆电器、优化电源、测试通信链路、测量电流并联电阻器、调试 EMI 或 ESD 问题、还是试图消除测试设置中的接地环路,共模干扰都是工程师的设计、调试、评估和优化盲区,直到现在。

泰克颠覆式的IsoVu技术采用光通信和光纤供电技术,全面隔离电流。在与配备 TekVPI 接口的5 系列混合信号示波器 (MSO) 结合使用时,它是第一个、也是唯一能够在存在大的共模电压时,准确解析高带宽差分信号的测量系统:

完全光电隔离

高达 1 GHz 带宽

100 MHz 时,共模抑制为 1 百万比 1 (120 dB)

全部带宽时,共模抑制为 10,000 比 1 (80 dB)

> 1,000 V差分动态范围

60 kV 共模电压范围

MSO5-Series-Datasheet


MSO5-Series-Datasheet



泰克 TIVM 系列 IsoVu™ 测量系统提供了电流隔离测量解决方案,在存在大的共模电压时可以准确地解析 1,000 Vpk 以上的高带宽差分信号,在带宽范围内提供了同类最优秀的共模抑制性能。

全面分析能力,快速获得所需信息

基本波形分析

为了检验原型的性能与仿真相符,并满足项目的设计目标,必须认真进行分析,从简单地检查上升时间和脉宽,到全面分析功率损耗、表征系统时钟、调查噪声来源。

5 系列混合信号示波器 (MSO) 提供了一套完善的标准分析工具,包括:

基于波形的光标和基于屏幕的光标
36 种自动测量。测量结果包括记录中的所有事件,能够从一个发生时点转到下一个发生时点,直接查看记录中的最小结果或最大结果
基本波形数学运算
FFT 分析
高级波形数学运算,包括使用滤波器和变量编辑任意公式
测量结果表可以全面查看测量结果统计数据,包括当前采集和所有采集中的统计数据。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



使用自动测量表征电源启动特点。

导航和搜索

如果没有适当的搜索工具,在长波形记录中找到关心的事件可能会耗费大量的时间。当今记录长度内含几百万数据点,定位事件可能要滚动几千屏的信号活动。

凭借创新的 Wave Inspector®控件,5 系列混合信号示波器 (MSO) 提供业内最完善的搜索和波形导航功能。这些控制功能加快了记录平移和放大速度。由于独特的应力感应系统,您可以在几秒钟内,从记录一端移到另一端。您也可以在显示屏上使用直观的拖放和缩放手势,考察长记录中关心的区域。

搜索功能可以自动搜索长采集数据,查找用户自定义事件。所有事件发生时点都用搜索标记高亮显示,可以使用前面板上的 Previous ( ← )和 Next ( → ) 按钮或显示屏上的搜索标志简便导航。搜索类型包括边沿、脉冲宽度、超时、欠幅脉冲、窗口、逻辑、建立时间和保持时间、上升/下降时间和并行/串行总线包内容。您可以根据需要,定义多个特定的搜索条件。

您还可以使用搜索标志上的 Min 和 Max 按钮,在搜索结果的最小值和最大值之间跳转。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



FastAcq 之前发现数字数据流中存在欠幅脉冲,提示需要进一步调查。这个长 20 ms 的采集中,Search 1 发现采集中大约有 37,500 个上升沿。Search 2(同时运行)发现采集中有 6 个欠幅脉冲。

串行协议触发和分析(选配)

在调试过程中,最好能观察一条或多条串行总线上的业务,跟踪系统中的活动流程。手动解码一个串行包可能就需要几分钟的时间,更何况长采集中会有数千个数据包。

如果您知道在经过串行总线发送特定命令时会发生试图捕获的关心的事件,并且能够触发该事件,不是更好吗?遗憾的是,这并是仅仅指定边沿或脉宽触发那么简单。

MSO5-Series-Datasheet


MSO5-Series-Datasheet



触发 USB 全速串行总线。总线波形提供了时间相关的解码后的包内容,包括开头、同步、PID、地址、端点、CRC、数据值和结尾,总线解码表则显示了整个采集的所有包内容。

5 系列混合信号示波器 (MSO) 为处理嵌入式设计中最常见的串行总线提供了一套强健的工具,包括 I2C、SPI、RS-232/422/485/UART、CAN、LIN、FlexRay、USB LS/FS/HS、10/100 以太网和音频 (I2S/LJ/RJ/TDM):



串行协议触发可以触发特定包内容,包括包头、特定地址、特定数据内容、唯一的标识符、误码。

总线波形提供了构成总线的各个信号更高级的综合视图(时钟、数据、码片启用等),可以简便地识别数据包在哪儿开始和结束,识别子包成分,如地址、数据、标识符、CRC 等。

总线波形在时间上与显示的所有其他信号对准,可以方便地测量被测系统各部分的定时关系。

总线解码表以表格方式显示采集中所有解码的包,就像您在软件列表中看到的一样。数据包带有时间标记,针对每个组成(地址、数据等)按栏顺序列出。

串行协议搜索功能可以搜索串行包长采集数据,找到包含指定的特定内容的包。事件发生的每个位置都用搜索标记突出显示。您只需按前面板或结果条中搜索标志里的 Previous ( ← )和 Next ( → ) 按钮,就可以在不同标记之间快速跳转。

许多设计仍在使用并行总线。上述串行总线工具也可以用于并行总线。5 系列 MSO 中标配并行总线支持。并行总线可以宽达 64 位,可以包括模拟通道和数字通道组合。

抖动分析

5 系列混合信号示波器 (MSO) 无缝集成了 DPOJET Essentials 抖动和眼图分析软件包,扩展了示波器功能,可以获得单次实时采集中相邻时钟和数据周期上的测量数据。它可以测量关键的抖动和定时分析参数,如时钟间隔误差和相噪,帮助检定可能的系统是时钟问题。

分析工具如时间趋势图和直方图,可以迅速显示参数怎样随时间变化,频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。

选项 5-DJA 增加了额外的抖动分析功能,可以更好地表征器件的性能。新增31种测量功能提供了完善的抖动和眼图分析和抖动分解算法,可以发现当今高速串行设计、数字设计和通信系统设计中的信号完整性问题,以及相关的问题来源。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



独特的抖动摘要可以在几秒种内全面查看器件性能。

专为您的需求而设计

连接能力

5 系列 MSO 含有大量的端口,可以把仪器连接到网络、直接连接到 PC 或连接到其他测试设备上。



前面两个 USB 2.0 端口、一个 USB 3.0 主控端口,背面四个 USB 主控端口(两个 2.0、两个 3.0),可以方便地把截图、仪器设置和波形数据传送到 U 盘中。还可以把 USB 鼠标和键盘连接到 USB 主控端口,控制仪器,输入数据。

后面板 USB 设备端口可以从 PC 远程控制示波器。

仪器后面标准 10/100/1000BASE-T 以太网端口可以简便地连接网络,提供 LXI Core 2011 兼容能力。

仪器后面的 DVI-D、显示器端口和 VGA 端口可以把显示画面导出到外部监视器或投影仪上。

MSO5-Series-Datasheet

MSO5-Series-Datasheet


MSO5-Series-Datasheet





MSO5-Series-Datasheet



I/O可以把 5 系列 MSO 连接到设计环境的其他地方。

远程操作

想与世界另一侧的设计团队协作?

嵌入式 e*Scope®功能功能可以使用标准网络浏览器,通过网络连接快速控制示波器。只需输入示波器的 IP 地址或者网络名称,即会向浏览器提供一个网页。您可以像在现场一样远程控制示波器。您也可以使用 Microsoft Windows Remote Desktop™ 功能,直接连接示波器,实现远程控制。

通过标配行业标准 TekVISA™ 协议接口,您可以使用和增强 Windows 数据分析和文档管理应用。仪器标配 IVI-COM 仪器驱动程序,可以使用外部 PC 的 LAN 或 USBTMC 连接,简便地与示波器通信。


MSO5-Series-Datasheet

MSO5-Series-Datasheet



e*Scope 可以使用常用网络浏览器,简便地实现远程查看和控制功能。

任意波形/函数发生器 (AFG)

5 系列混合信号示波器 (MSO) 可以选配集成任意波形/函数发生器,特别适合仿真设计内部的传感器信号,或在信号中增加噪声,执行裕量测试。集成函数发生器提供了高达 50MHz 的预定义波形,用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号(Sinc 函数)、高斯白噪声、洛伦兹曲线、指数上升/下降、半正弦曲线和心电图。任意函数发生器提供了 128 k 点记录长度,可以从内部文件位置或 U 盘中加载保存的波形。5 系列混合信号示波器 (MSO) 兼容泰克基于 PC 的 ArbExpress 波形创建和编辑软件,可以快捷方便地创建复杂的波形。

数字电压表 (DVM) 和触发频率计数器

5 系列混合信号示波器 (MSO) 包含一台集成4位数字电压表 (DVM) 和 8 位触发频率计数器。任何模拟输入都可以作为电压表的来源,使用的探头与通用示波器相同。计数器可以非常精确地读出触发的事件频率。数字电压表和触发频率计免费提供,在注册产品后激活。

在您需要的时候提供帮助

5 系列混合信号示波器 (MSO) 包括多种实用资源,您可以迅速解答疑问,而不必翻阅手册或登录网站:

各种菜单中使用图形图像和说明文本,迅速概括介绍各个功能。
所有菜单都在右上方有一个问号图标,您可以直接进入内置帮助系统与该菜单对应的部分。
帮助菜单包括简短的用户界面教程,新用户可以在几分钟内迅速了解仪器操作。

MSO5-Series-Datasheet

MSO5-Series-Datasheet



内置帮助迅速解答疑问,而不必翻阅手册或登录网站。

泰克5系列混合信号示波器(MSO)
订货信息

使用下述步骤,为测量需求满足相应的仪器和选项。

第 1 步
先根据所需的 FlexChannels 输入通道数量选择 5 系列 MSO 型号。每个 FlexChannel 输入支持 1 个模拟输入信号或 8 个数字输入信号,可互换。
型号 FlexChannel 通道数量
MSO54
MSO56
MSO58
每台 5 系列 MSO 包括
  • 每条 FlexChannel 通道有一个无源模拟探头:
    • TPP0500B 500MHz 探头(适用于 350 MHz 或 500 MHz 带宽型号)
    • TPP1000 1GHz 探头(适用于 1 GHz 或 2 GHz 带宽型号)
  • 安装和安全手册(翻译成英语、日语、简体中文)
  • 集成在线帮助
  • 前面保护罩,集成配套包
  • 鼠标
  • 电源线
  • 校准证书,可溯源美国国家计量学会和 ISO9001 质量体系认证标准
  • 三年保修,涵盖 5 系列 MSO 仪器的所有部件和人工。一年保修,涵盖随附探头的所有部件和人工
第2步
选择所需的模拟通道带宽,配置示波器
选择串行分析选项,进而选择当前所需的串行支持。可以以后再购买升级套件,进行升级。
带宽选项 带宽
5-BW-350  350 MHz
5-BW-500  500 MHz
5-BW-1000  1 GHz
5-BW-2000  2 GHz
第3步
增加仪器功能
仪器功能可以在购买仪器时订购,也可以作为升级套件订购。
仪器选项 内置功
5-RL-125  把记录长度扩展到 125 M 点/通道
5-WIN 增加可拆卸 SSD 及 Windows 10 许可
5-AFG 增加任意波形/函数发生器
第4步
增加选配串行总线触发、解码和搜索功能
选择串行分析选项,进而选择当前所需的串行支持。可以以后再购买升级套件,进行升级。
仪器选项 支持的串行总线
5-SRAUDIO 音频 (I2S, LJ, RJ, TDM)
5-SRAUTO 汽车 (CAN, LIN, FlexRay)
5-SRCOMP 计算机 (RS-232/422/485/UART)
5-SREMBD 嵌入式 (I2C, SPI)
5-SRENET 以太网 (10BASE-T, 100BASE-TX)
5-SRUSB2 USB (USB2.0 LS, FS, HS 1)

差分串行总线?一定要检查第7步确定差分探头。

1只有带宽 ≥1 GHz 的型号才支持 USB 高速总线

第 5 步
增加选配分析功能
仪器选项 高级分析
5-DJA 高级抖动和眼图分析
第 6 步
增加数字探头
每个 FlexChannel 输入可配置为八条数字通道,只需将 TLP058 逻辑探头连接到 FlexConnect 输入即可。您可以随仪器一起或单独订购 TLP058 探头。
针对这台仪器 订购 接入
MSO54 1 ~ 4 只 TLP058 探头 8 ~ 32 条数字通道
MSO56 1 ~ 6 只 TLP058 探头 8 ~ 48 条数字通道
MSO58 1 ~ 8 只 TLP058 探头 8 ~ 64 条数字通道
第 7 步
增加额外的推荐探头和适配器
推荐探头/适配器 描述
TLP058 8 通道通用逻辑探头。包括附件包。
TAP1500 1.5 GHz TekVPI® 有源单端电压探头,±8 V 差分输入电压
TAP2500 2.5 GHz TekVPI® 有源单端电压探头,±4 V 差分输入 电压
TCP0030A 30 A AC/DC TekVPI® 电流探头,120 MHz 带宽
TCP0020 20 A AC/DC TekVPI® 电流探头,50 MHz 带宽
TCP0150 150 A AC/DC TekVPI® 电流探头,20 MHz 带宽
TRCP0300 30 MHz AC 电流探头,250 mA ~ 300 A
TRCP0600 30 MHz AC 电流探头,500 mA ~ 600 A
TRCP3000 16 MHz AC 电流探头,500 mA ~ 3000 A
TDP0500 500 MHz TekVPI® 差分电压探头,±42 V 差分输入电压
TDP1000 1 GHz TekVPI® 差分电压探头,±42 V 差分输入电压
TDP1500 1.5 GHz TekVPI® 差分电压探头,±8.5 V 差分输入电压
TDP3500 3.5 GHz TekVPI® 差分电压探头,±2 V 差分输入电压
THDP0100 ±6 kV,100 MHz TekVPI® 高压差分探头
THDP0200 ±1.5 kV,200 MHz TekVPI® 高压差分探头
TMDP0200 ±750 V,200 MHz TekVPI® 高压差分探头
TIVH02 隔离探头;200 MHz,±2500 V,TekVPI,3 米电缆
TIVH02L 隔离探头;200 MHz,±2500 V,TekVPI,10 米电缆
TIVH05 隔离探头;500 MHz,±2500 V,TekVPI,3 米电缆
TIVH05L 隔离探头;500 MHz,±2500 V,TekVPI,10 米电缆
TIVH08 隔离探头;800 MHz,±2500 V,TekVPI,3 米电缆
TIVH08L 隔离探头;800 MHz,±2500 V,TekVPI,10 米电缆
TIVM1 隔离探头;1 GHz,±50 V,TekVPI,3 米电缆
TIVM1L 隔离探头;1 GHz,±50 V,TekVPI,10 米电缆
TPP0502 500 MHz,2X TekVPI® 无源电压探头,12.7 pF 输入电容
TPP0850 2.5 kV,800 MHz,50X TekVPI® 无源高压探头
TPA-BNC 1 TekVPI® 到 TekProbe™ BNC 适配器
TEK-DPG TekVPI 相差校正脉冲发生器信号源
067-1686-xx 功率测量相差校正和校准夹具

想要寻找其他探头?查看探头选择器工具:www.tek.com/probes

1推荐用于将现有的 TekProbe 探头连接到 5 系列 MSO。

第8步
增加旅行或安装附件
选配附件 描述
HC5 硬面手提箱
RM5 机架安装套件
第9步
选择电源线选项
电源线选项 描述
A0 北美电源插头 (115 V, 60 Hz)
A1 欧洲通用电源插头 (220 V, 50 Hz)
A2 英国电源插头 (240 V, 50 Hz)
A3 澳大利亚电源插头 (240 V, 50 Hz)
A5 瑞士电源插头 (220 V, 50 Hz)
A6 日本电源插头 (100 V, 50/60 Hz)
A10 中国电源插头 (50 Hz)
A11 印度电源插头 (50 Hz)
A12 巴西电源插头 (60 Hz)
A99 没有电源线
第10步
增加延保服务和校准
服务选项 描述
T3 三年整体保护计划,包括维修或更换,含磨损、意外损坏、ESD或EOS以及预防性维护。5天交货,优先获得客户支持。
T5 五年整体保护计划,包括维修或更换,含磨损、意外损坏、ESD或EOS以及预防性维护。5天交货,优先获得客户支持。
R5 把标配保修延长到5年。包括部件、人工及本国2天送达。保证维修时间快于无此服务的客户。所有维修均包括校准和程序升级。轻松方便,一个电话即可启动流程。
C3 三年校准服务。包括相应的可溯源校准或功能检验,适用于推荐校准。包括首次校准外加两年校准服务。
C5 五年校准服务。包括相应的可溯源校准或功能检验,适用于推荐校准。包括首次校准外加四年校准服务。
D1 校准数据报告
D3 三年校准数据报告(要求选项 C3)
D5 五年校准数据报告(要求选项 C5)

在线客服
热线电话

微信公众账号
