Chroma61800模拟市电及电力干扰测试软件应用

Chroma61800模拟市电及电力干扰测试软件应用

近年来再生能源备受重视，尤其是太阳能及风力发电成长甚巨，越来越多的并入电网的发电系统，会对目前现有的电力系统造成莫大影响，因此衍生出许多关于再生能源并入电网的规范，例如：UL 1741、IEEE 1547、IEEE 1547.1及NBT 32004等。

除此之外，还有各国所提出的低电压穿越(Low Voltage Ride Through ,LVRT)，规定当电网电压跌落一段时间内，并网装置如太阳能逆变器或风力发电仍需维持输出，直到电网电力恢复正常。

因此致茂电子推出可模拟市电异常/失真及电力干扰测试软件，此图形化人机接口软件搭配控制具有四象限能力的电网模拟器61800系列，轻易满足这些测试要求，方便使用者进行测试。

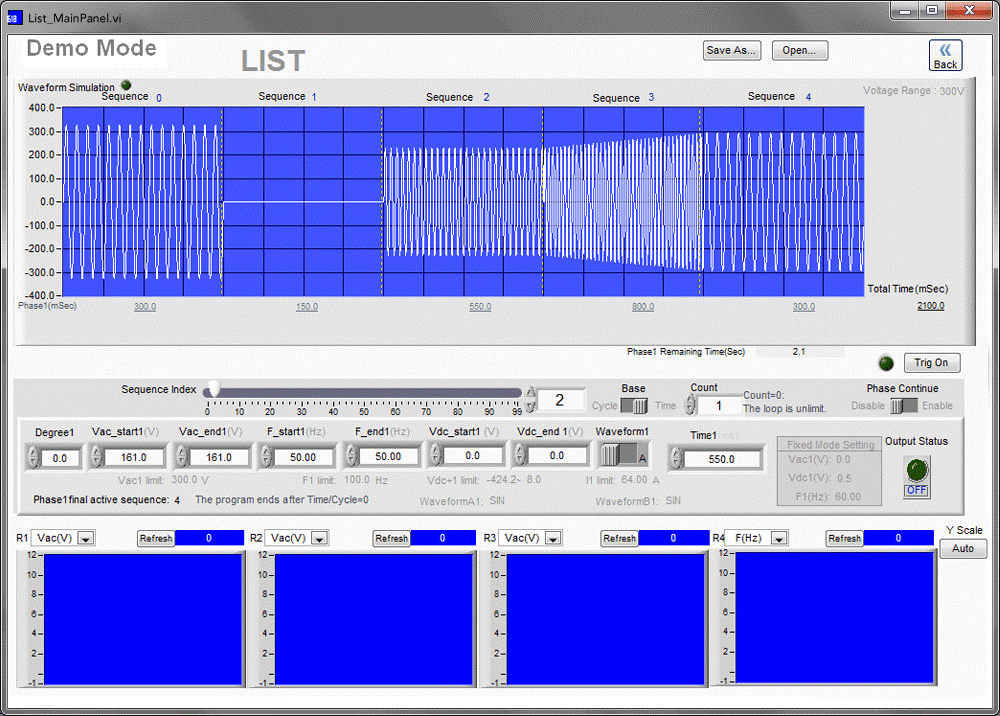

以下为一范例，突然跌落至0V维持150ms后，恢复70%输出550ms，接着花了800ms时间从70%输出爬升至90%输出能力，可以利用该软件的LIST mode快速简易编辑，且软件本身也提供波形变
化的预览图。

除了LIST mode外，Chroma AC Source还具有其他模式，例如：STEP mode、PULSE mode、使用者自定波形(用于还原失真或受干扰的市电模拟)、间谐波测试…等功能，因此能轻易的进行模拟市电异常/失真及电力干扰测试。

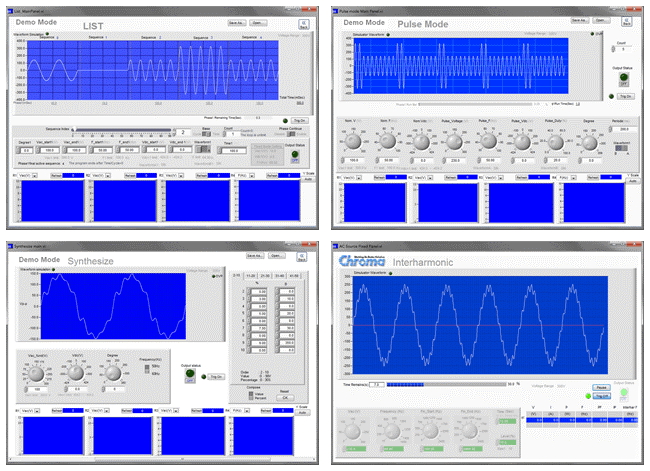

以下为该软件其他功能画面：
