未来已来，泰克推出全新一代示波器-MSO4混合信号示波器

作者：admin
时间：2019-06-04 10:59
浏览：

超大高清触摸屏、多通道配备金奖UI设计诠释完美组合

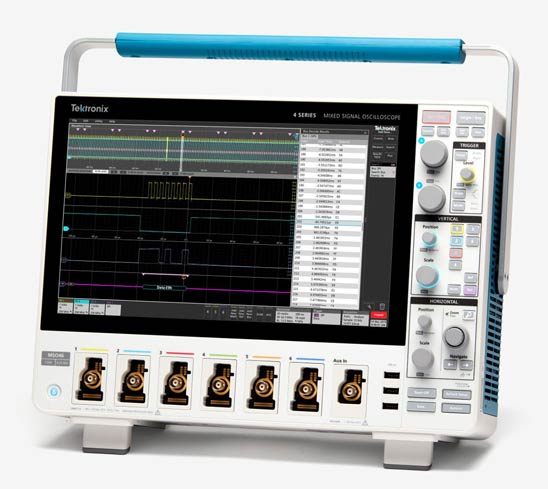

全新4 系列 MSO
混合信号示波器

200 MHz – 1.5 GHz • 4 或 6 条通道

新推出直观易用的全新 4 系列 MSO，该产品可提供更大显示空间、更多信号、更高分辨率和更高级的功能，专为所有工程师日常测试量身定制。

13.3 英寸高清 (1920x1080) 电容式触摸屏，同类产品中更优异的显示屏
多达 6 个 FlexChannel^® 输入通道
12 位的垂直分辨率；在高分辨率模式下可达 16 位
内置函数信号发生器（可选）
支持 20 多种串行总线协议

起价 ¥66,834

了解详情

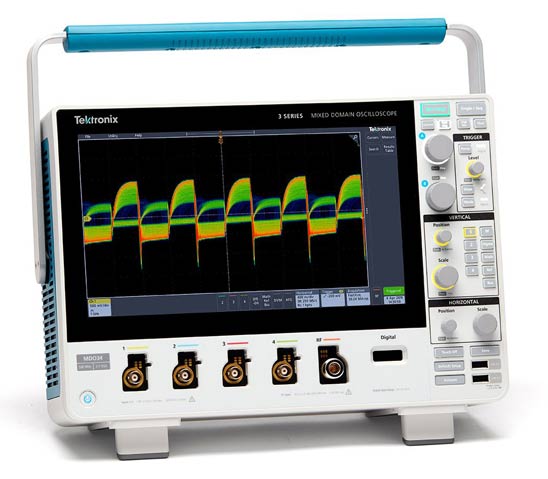

全新3 系列 MDO 混合域示波器

100 MHz – 1 GHz • 2 或 4 条通道

推出直观易用的全新 3 系列 MSO 示波器，该产品提供屡获殊荣的用户界面、同类产品中优异的高清显示器以及更多功能，包括通过可选的内置频谱分析仪进行RF 测量功能。所有这些都不需要占用额外的工作台空间。

11.6 英寸高清 (1920x1080) 电容式触摸屏，同类产品中更优异的显示屏
16 个数字通道（可选），用于混合信号分析
内置频谱分析仪，提供 1 GHz 或 3 GHz 版本可选
内置函数信号发生器（可选）
丰富的串行总线解码和触发选项
工作台深度小于 6 英寸

起价 ¥35,252

了解详情

这些示波器是我们通过咨询全球众多工程师，经过数十年努力而开发出来的成果。我们吸收了从他们那里获得的一切经验，并进一步延伸拓展。

为工程师时代而创的示波器！

特点	新品！3 系列 MDO	新品！4 系列 MSO	5 系列 MSO	6 系列 MSO
带宽	100 MHz、200 MHz、350 MHz、 500 MHz、1 GHz	200 MHz、350 MHz、500 MHz、 1 GHz、1.5 GHz	350 MHz、500 MHz、 1 GHz、2 GHz	1 GHz、2.5 GHz、4 GHz、 6 GHz、8 GHz
模拟通道	2 或 4	4 或 6	4、6 或 8	4
数字通道数 ¹	16	多 48	多达 64	多为 32
采样率（所有通道）	高达 5 GS/s	6.25GS/s	6.25GS/s	25 GS/s
垂直分辨率	8 位	12 位	12 位	12 位
显示器	11.6 英寸高清 (1920x1080) 电容式触摸屏	13.3 英寸高清 (1920x1080) 电容式触摸屏	15.6 英寸高清 (1920x1080) 电容式触摸屏	15.6 英寸高清 (1920x1080) 电容式触摸屏
记录长度	10 M	31.25 M 62.5 M ¹	62.5 M 125 M ¹	62.5 M 125 M 点¹ 250 M ¹
FastFrame^TM 分段内存	-	是	是	是
任意函数发生器 ¹	50 MHz	50 MHz	50 MHz	50 MHz
频谱分析	1 GHz 或 3 GHz 频谱分析仪 ¹	高达仪器带宽的频谱视图 ¹	高达仪器带宽的频谱视图	高达仪器带宽的频谱视图
支持的串行协议 ¹	I²C、SPI RS-232/422/485/UART CAN、CAN FD、LIN、FlexRay MIL-STD-1553 ARINC-429 I2S、LJ、RJ、TDM USB2.0（LS、FS、HS）	I²C、SPI RS-232/422/485/UART CAN、CAN FD、LIN、FlexRay MIL-STD-1553 ARINC-429 I2S、LJ、RJ、TDM USB2.0（LS、FS、HS） 10BASE-T、100BASE-TX SENT SPMI I3C	I²C、SPI RS-232/422/485/UART CAN、CAN FD、LIN、FlexRay MIL-STD-1553 ARINC-429 I2S、LJ、RJ、TDM USB2.0（LS、FS、HS） 10BASE-T、100BASE-TX SENT SPMI I3C	I²C、SPI RS-232/422/485/UART CAN、CAN FD、LIN、FlexRay MIL-STD-1553 ARINC-429 I2S、LJ、RJ、TDM USB2.0（LS、FS、HS） 10BASE-T、100BASE-TX SENT SPMI I3C
自动一致性测试 ¹			汽车以太网 10/100/1000BASE-T USB2.0	汽车以太网 10/100/1000BASE-T USB2.0 2.5 和 5 GBASE-T 10 GBASE-T MIPI D-PHY DDR/LPDDR3
高级分析 ¹	功率分析	功率分析	高级功率分析高级抖动和眼图分析电源纹波测量	高级功率分析高级抖动和眼图分析电源纹波测量 DDR3/LPDDR3 调试和分析
Windows 操作系统 ¹	-	-	选配	选配
起始价格	CNY ¥35,252了解更多	CNY ¥66,834了解更多	---了解更多	---了解更多
