泰克示波器探头的入门基础
- 作者：My
- 时间：2020-03-12 14:20
- 浏览：
探头的本质
- 一般定义
- 一个在测试点或信号源和一台示波器之间做的物理及电路的连接
- 充分定义
- 是把信源连接到示波器的输入通道的一种设备或电路网络
合适探头的三个主要因素
- 物理连接
- 对电路动作的影响
- 信号的保真度及传送
探头是传感器
- 大多数示波器探头是电压传感器
- 电流探头
- 探头变换检测到的电流成为相应的电压信号，再将其送到示波器输入端
- 其它传感器
- 光电探头--检测光功率
- 振动变换器
- 传感器、探头、示波器连接在一起才被视为一个测量系统
探头动态范围
所有探头都有不应超过的高电压安全限制 ▪ 无源探头通常在几百伏到几千伏有源探头经常是几十伏
1X探头(1倍增益探头)
动态测量范围与示波器一样
10X探头(10倍衰减探头)
将输入信号衰减10倍
有效增大示波器测量范围，如:示波器灵敏度1mV/div-10V/div,连接10X探头后变为10mV/div-100V/div
1X/10X探头
增益可切换探头，如:示波器灵敏度1mV/div-10V/div,连接1X/10X探头后变为1mV/div-100V/div，动态范围更大 ▫ 在1X模式下必须更多注意信源负载
探头容性负载
探头容性负载探头尖引起的电容
低频时
这个电容具有非常高的电阻，其影响不大
高频时
电容电抗减小，结果导致高频时的负载的增加
容性负载的影响 ▪ 延迟
上升时间

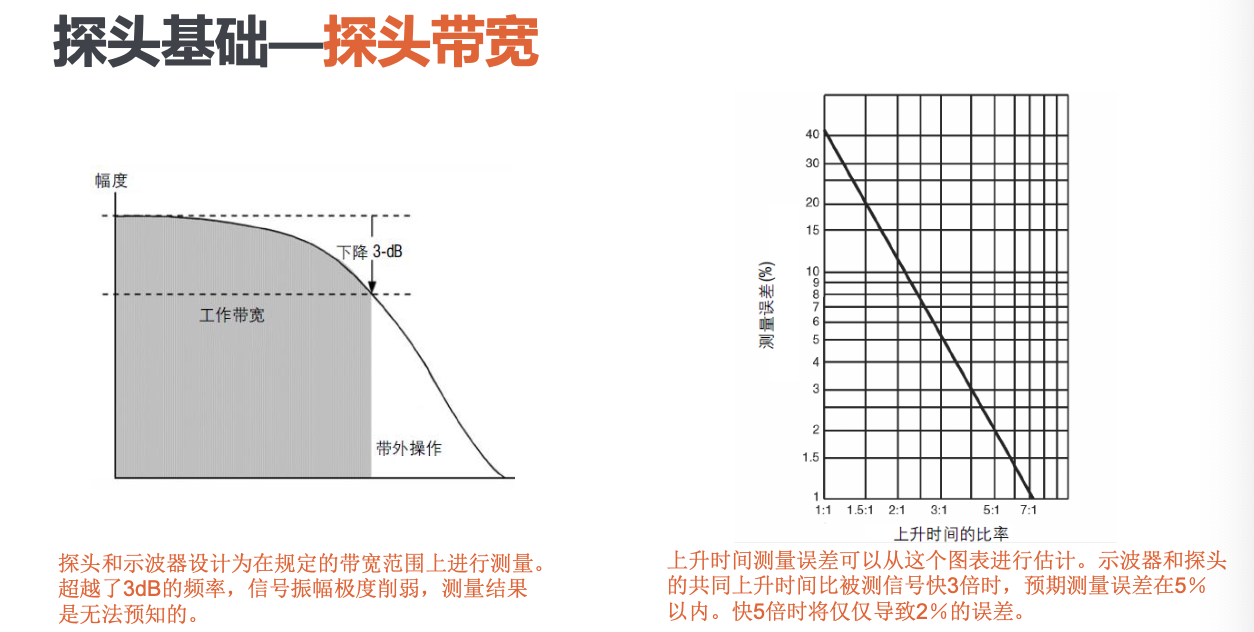

带宽
幅度
由于引入指数响应，改变波形形状
探头电容补偿
大多数探头被设计为匹配特定的示波器的输入电路。然而不同的示波器之间由细微的变化，甚至在同一示波器的不同输入通道之间也有。 • 一个未补偿的探头能导致各种各样的测量错误，特别是测量脉冲上升
