泰克示波器-示波器波形基本介绍

1、什么是示波器：
示波器是形象地显示信号幅度随时间变化的波形显示仪器，是一种综合的信号特性测试仪，是电子测量仪器的基本种类
示波器的用途：
电压表，电流表，功率计，频率计，相位计，脉冲特性，阻尼振荡
示波器的应用：
电子，电力，电工，压力，振动，声，光，热，磁
2、波的介绍：

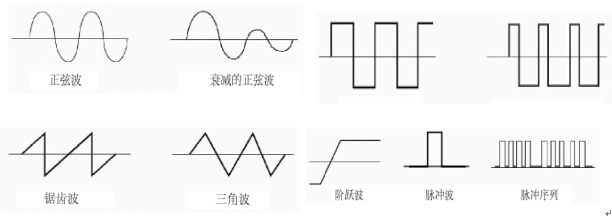

大多数波都属于如下类型：正弦波，方波和矩形波，三角波和锯齿波，阶跃波和脉冲波，噪声波、复杂波很多波是上述波形的组合，周期信号和非周期信号，同步信号和异步信号

2-1正弦波是波形的基本波
非正弦波是由基波加无数次谐波所构成。包含的谐波越多，波形越近似方波。例：100M方波是由3次、5次、7次………….合成，3次谐波频率为300M、5次谐波频率为500M………….
对于非正弦波波形，波形从小值过渡到大值越快，所含谐波就越多，波形所含的谐波频率的分量也越高。对于脉冲波占空比越小，波形所含谐波就越多，谐波频率分量也越高。
2-2波形的重要谐波
非正弦波是由多次按不同频率不同相位和不同幅度的正弦波组成的合成波，谐波是基波的倍数。
列出的是影响波形变化的谐波次数，(考虑谐波分量为基波幅度10％以上的谐波，是对波形形状影响较大的因素)
           波    形                                               重要谐波数
    正弦波（ 正弦波基波为：1 ）                        1:1
      方波                                                              1:9
    三角波                                                            1:3
    脉冲波（占空比50％）                                  1:9
    脉冲波（占空比25％）                                  1:14
    脉冲波（占空比10％）                                 1:26
在没有边沿时间信息，只有信号频率和波形类别信息，我们希望所观测到的波形有精度不失真，可以使用倍数的的方法选择示波器带宽。

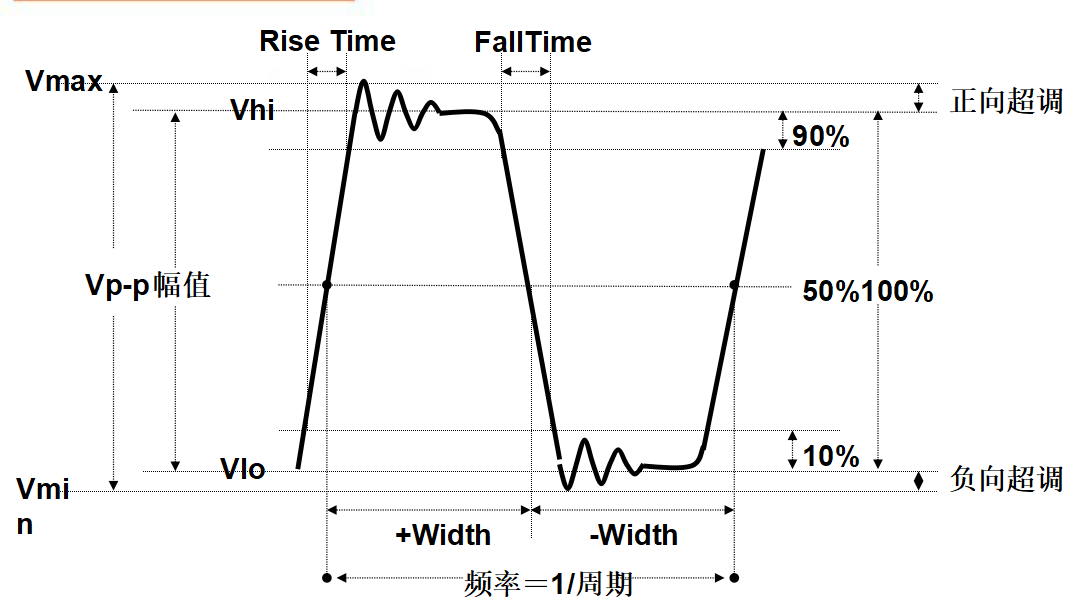

2-3波形的测量

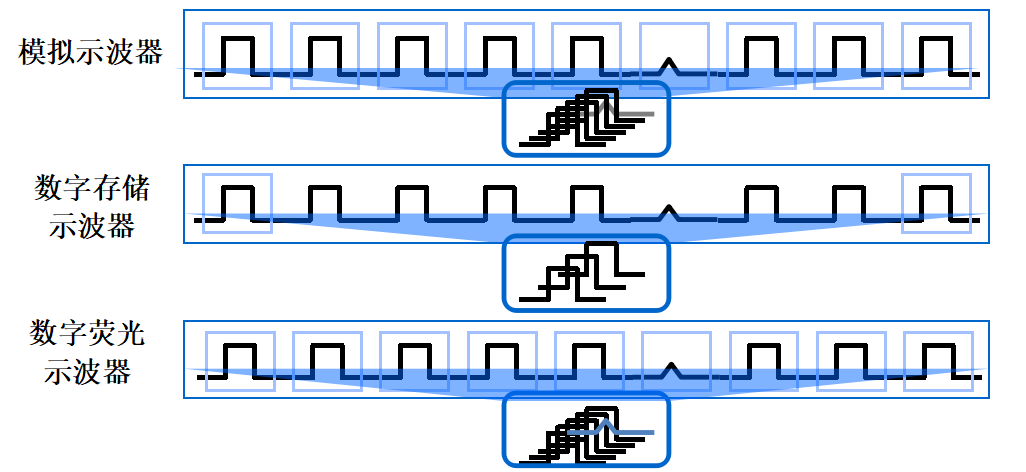

3、波形的捕获
波形捕获率也就是波形刷新率，已经成为考核一台示波器的重要参数之一；对于示波器来说，波形捕获率高，就能够组织更大数据量的波形质量信息，尤其是在动态复杂信号和隐藏在正常信号下的异常波形的捕获方面，有着特别的作用。

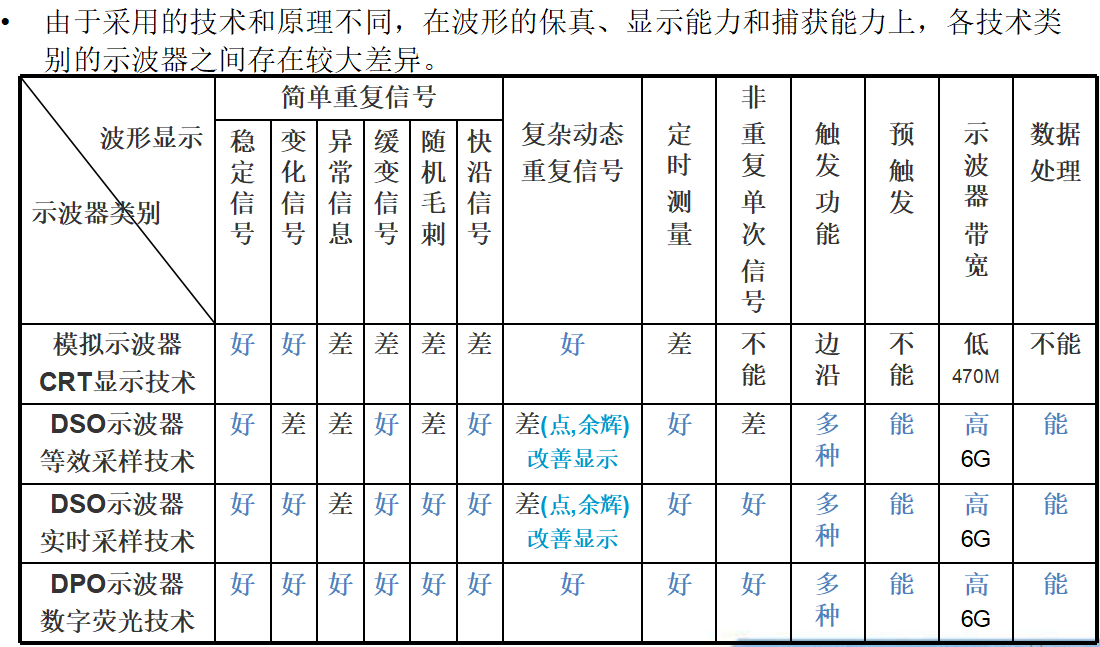

4、各类示波器对波形显示的能力
