Chroma-Model 8000电源供应器自动测试系统
- 作者：admin
- 时间：2020-03-13 10:40
- 浏览：
随着目前各种电力电子装置用途日益增多，各种电源模块、电源供应器应运而生，为保证电源模块及电源供应器的运行性能，针对电源的测试也必不可少。传统的测试方法是用多台不同功能的单机设备去测试电源的各个参数，这种方法接线复杂，测试流程慢，针对单个电源测试勉强能满足要求，但是针对批量的电源模块测试就不太合适了。

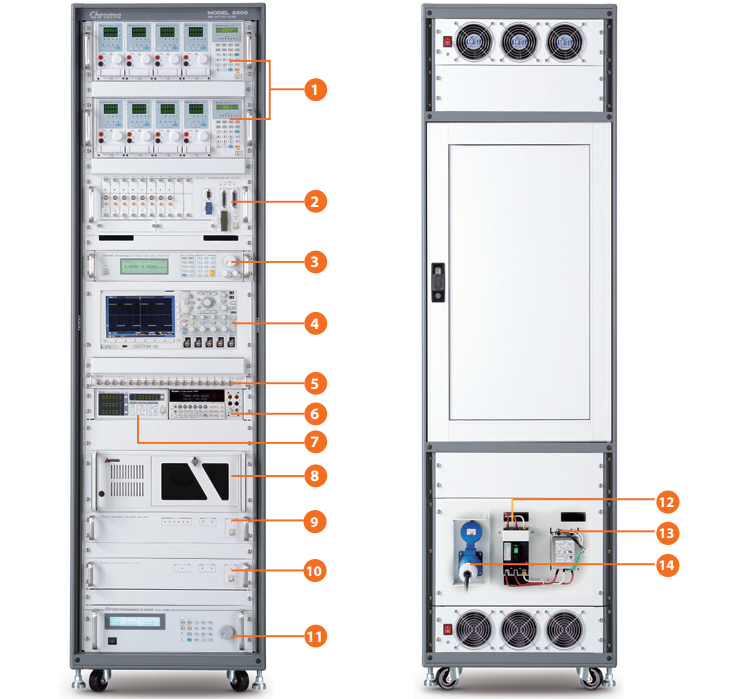

8000电源供应器自动测试系统，是佳且合适各种电源供应器的自动测试系统，提供众多变化的硬体选择，如可程控交流/直流电源供应器、电子负载、数位电表、示波器、时序/杂讯分析仪和短路及过电压保护测试器。结合开放式软体架构PowerPro III，提供使用者弹性，功能强大，具经济效益的自动测试系统，满足任何形式的电源供应器测试使用。
此自动测试系统使用佳化测试命令技术来防止系统软体将重复之控制命令下到系统硬体装置，明显的改善测试速度，使得8000虽采用开放式软体架构，其效率却如同封闭或佳化的自动测试系统一样高。
为满足电源供应器测试上的要求，8000电源供应器自动测试系统内建56组测试项目。也提供使用者扩充测试项目功能，若有新的需求，可以从测试项目编辑功能里，编辑想要的测试项目。
8000自动测试系统拥有强大报表编辑制作、统计分析和管理功能，能提供完整的工具来产生测试文件和执行系统管理，而现今研究开发人员的产品研究，品保部门的验证，生产线大量测试，均对于测试和统计报表制作相当重视，这些功能有效的帮助使用者节省很多制作文件的时间。
8000自动测试系统工作于Win 98/NT/2000/XP/7 以上的作业环境下，方便使用Windows所提供资源，使用者可透过网路的结合，将测试结果传至网路或网页上，同时拥有远端监控生产线的功能。
1、技术要求
1.）功率：7kw
2. ）电压范围：0-280V DC
3. ）可对电源供应器的电压电流输出进行测试
4. ）可对电源进行浪涌电流，电压频率扰动测试
5. ）可进行电压电流稳定度测试
6.） 可进行时序测试，保护测试
7. ）可一次测试单组或多组电源供应器
8. ）可增加自己的需要，自行增加测试项目，增加测试设备，具有很好的开放性，编程语言为C++
9. ）配有数据采集卡和示波器，可进行数据采集和波形显示，可将波形嵌入到报告中，并且可对测试数据进行统计分析。包括电压-时间、电流-时间曲线、功率-时间曲线等。
10.） 可以自动生成测试报告，报告样式可编辑。
2、主要技术特点
1）开放性架构软体平台
-支援含有GPIB/RS-232或RS-485/I²C/CAN介面仪器
-测试项目编辑功能
-测试程式编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-线上仪控功能
-使用者权限设定
-测试项目/程式控管功能
-人员进出系统记录
-主从式控制模式(Master / Slave Control Mode)
-可一次测试多颗单组输出的电源供应器
-支援Bar Code Reader
-支援Shop Floor制程管制软体
-远端网路监控
2）测试命令编辑，帮助改善测试速度
3）具有给任何电源供应器测试应用的测试项目编辑能力
4）广泛的模组化硬体以提供高准确及重复量测
5）经由系统预设测试项目，可提高测试生产率
6）佳成本效益比
7）根据使用者需求可扩增硬体
8）图形化介面(Windows 98/NT/2000/XP/7 以上的作业环境)
3、组成及功能
输出特性 稳定度测试 特殊测试
1.直流输出电压测试 24.电流稳定度测试 42.风扇速度测试
2.直流输出电流测试 25.电压稳定度测试 43.关联性测试(Pout VS Eff)
3.峰对峰值噪声测试 26.总合稳定度测试 44.待测物量测功能验证
4.有效值噪声测试
5.电流涟波测试* 时序及暂态测试
6.效率测试 27.输出上升波形(Power up) 特殊功能
7.测试中调整测试 28.输出下降波形(Power down) 45.Can bus读/写
8.电源备妥信号(Power good) 29.暂态反应时间测试 46.I2C 读/写
9.电源失效信号(Power fail) 30.暂态电压测试 47.GPIB 读/写
10.开启电源供应器信号(PS ON) 31.开机时间 48.RS232 读/写
11.扩充量测测试 32.上升时间 49.RS485 读/写*
12.波形读取测试 33.下降时间 50.TTL信号控制
13.过冲电压测试 34.关机时间 51.继电器控制
35.额外量测测试 52.条码读取*
输入特性 36.输出电压顺序(Tracking) 53.数位电表量测
14.输入冲击电流测试
15.输入有效值电流测试
16.输入峰值电流测试 保护测试
17.输入功率测试 37.短路保护测试
18.输入电流谐波测试 38.过电压保护测试
19.输入功率因数测试 39.低电压保护测试
20.输入电压缓升/降测试 40.过载保护测试
21.输入频率缓升/降测试 41.过功率保护测试
22.输入断电测试
23.输入电源失真仿真测试
注：* 这些测试项目需要由使用者根据不同样式的待测物来自行编写
