泰克新型MSO5系列--泰克混合信号示波器

---

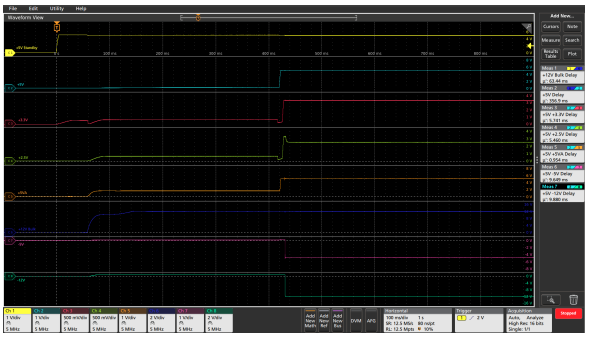

泰克5 系列 MSO 拥有极具创新的手指开合-滑动-缩放触摸屏用 户界面，业内超大的高清显示器，以及 4 个、6 个或 8 个FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。泰克5 系列 MSO 提供了 4 通道、6 通道和 8 通道型号及 15.6 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。您可能认为 6 和 8 通道示波器的价格会比 4 通道示波器高出 50%或 100%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~25% 8 通道示波器只比 4 通道示波器贵~67% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

1、前所未有的信号查看功能

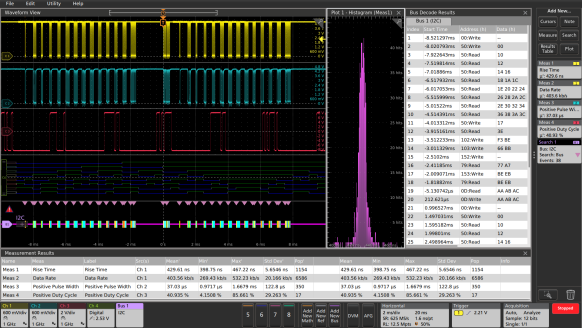

堆叠显示模式可以方便地查看所有波形，同时在每个输入上保持最大 ADC 分辨率，实现最准确的测量。 同时查看 3 条模拟通道、8 条数字通道、1 个解码的串行总线波形、解码的串行包结果表、4 个测量、1 个测量直方图、测量结果表和统计数据及搜索
串行总线事件！

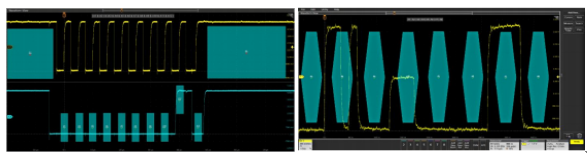

2、可视触发 – 迅速找到关心的信号
找到复杂总线的适当周期可能要用几个小时的时间，来收集和分类数千次采集，找到关心的事件。通过定义触发，隔离所需事件，可以加快调试和分析工作。通过只触发最重要的信号事件，可视触发能够节约捕获及手动 搜索几小时的数据采集时间。您可以在几秒钟或几分钟内，找
到关键事件，完成调试和分析工作。可视触发甚至可以用于多条通道，进一步用来调试和排除复杂的系统故障。

3、全面分析能力，快速获得所需信息
泰克5 系列 MSO 提供了一套完善的标准分析工具，包括：
■基于波形的光标和基于屏幕的光标
■36种自动测量。测量结果包括记录中的所有事件，能够从一个发生时点转到下一个发生时点，直接查看记录中的最小结果或最大结果
■基本波形数学运算
■基本 FFT 分析
■高级波形数学运算，包括使用滤波器和变量编辑任意公式FastFrame™ 分段存储器可以有效利用示波器的采集内存，在一个记录中捕获多个触发事件，同时消除对应事件之间的长时间空白。您可以单独查看和测量多个段，或以重叠方式查看和测量多个段。
测量结果表可以全面查看测量结果统计数据，包括当前采集和所有采集中的统计数据。
