对低功耗高清显示器的需求，正推动着对高速串行总 线的采用，特别是移动设备。MIPI D-PHY 是一种标 准总线，是为在应用处理器、摄像机和显示器之间传 送数据而设计的。该标准得到了 MIPI 联盟的支持， MIPI 联盟是由多家公司（主要来自移动设备行业）组 成的协会。该标准由联盟成员使用，而一致性测试则 在保证设备可靠运行及各厂商之间互操作方面发挥着 重要作用。自动测试系统采用可靠的示波器和探头， 帮助设计人员加快测试速度，改善可重复性，简化报 告编制工作。

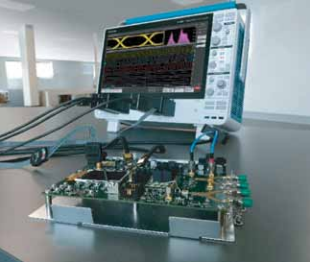

泰克6系列MSO示波器及高带宽TriMode探头为自动一 致性测试提供了坚实的基础。

1--物理层
D-PHY的物理层由一个时钟和四条数据通路[D0:D3]组成，可以以非常高的速度运行。物理层可以支持不同的协议层。例如，摄像机捕捉的影像可以通过采用 CSI-2协议的D-PHY物理层传送到处理器，再传送到应用处理器，然后通过采用 DSI协议的D-PHY物理层传送到显示器。这里的CSI和DSI指D-PHY上运行的协议。每条通路上的数据在使用V1.2标准时传送速率可以达到2.5Gbps，在使用 V2.1标准时可以达到4.5Gbps，从而可以传送高分辨率和高清晰度的影像。

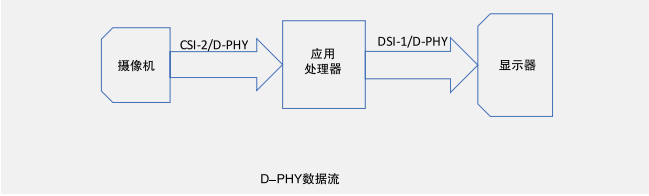

D-PHY 物理层可以支持不同的协议，优化数据传送。

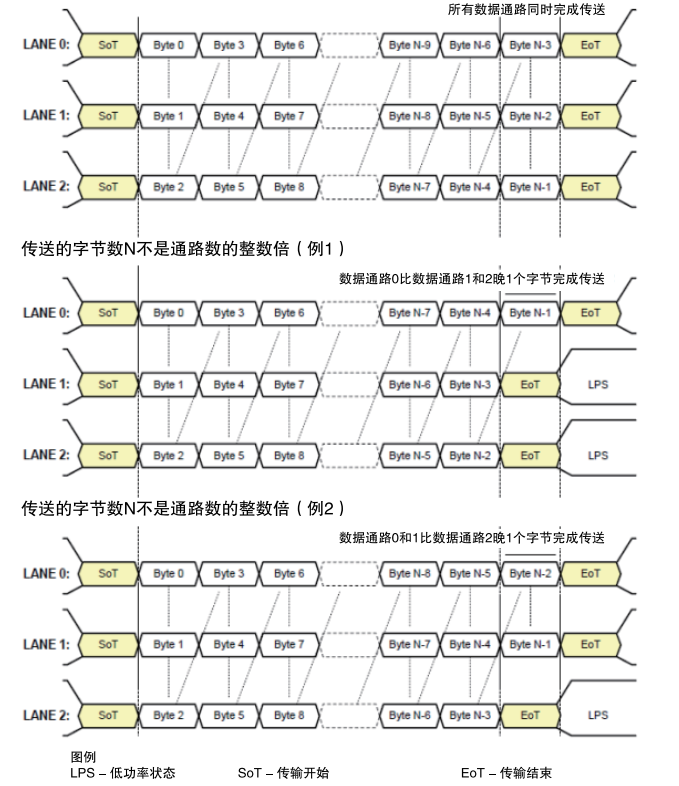

3路系统中的数据剥离。

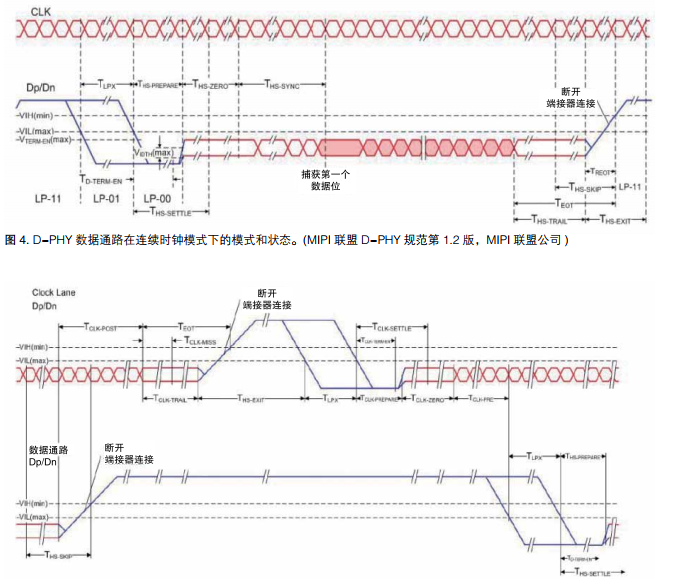

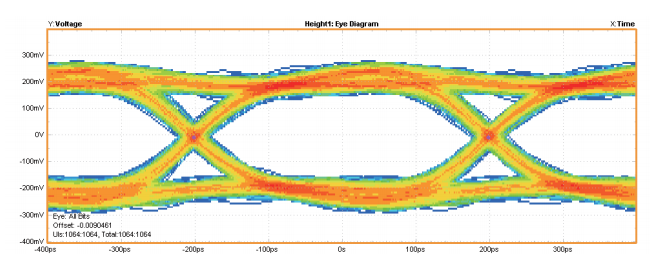

在四条通路之间，在以2.5Gbps/ 路运行时，D-PHY 1.2 信号的最大吞吐量约为 10 Gbps。物理层信号有 两种模式：高速 (HS) 模式和低功率 (LP) 模式。高速 [HS] 模式用于快速传送数据。在系统处于空闲时，低 功率 [LP] 模式用来传送控制信息，以延长电池续航时 间。HS 和 LP 模式有不同的端接方式，系统应能够动 态改变端接方式，以支持这两种模式。
HS 数据的速度越高，显示器能够支持的分辨率越高， 影像的清晰度也就越好。如果想了解数据速率与分辨 率之间的关系，我们还要看一下其他几个参数。
● 像素时钟：决定着像素传送的速率
● 刷新速率：屏幕每秒刷新次数
● 色彩深度：用来表示一个像素的颜色的位数
像素时钟的推导公式如下：
像素时钟=水平样点数x垂直行数x刷新速率其中水平样点数和垂直行数包括水平和垂直消隐间隔。
例如，分辨率为1280x720p，刷新速率为每秒刷新60次，也就是1650x750。水平样点数和垂直行数之间的差异是由消隐引起的。
在本例中，像素时钟频率应为：1650x750x240=297MHz
我们看一下支持上例要求的总数据速率。比如：色彩深度= 24位数据速率=297 x 24=3564Mbps通路数=2那么要求的每路数据速率=1.732Gbps/路。

2--测试设置

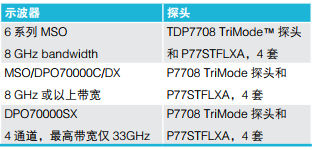

示波器和探头要求的最低带宽是4GHz。在2.5 Gbps的最高数据速率时，示波器和探头建议带宽是8GHz。

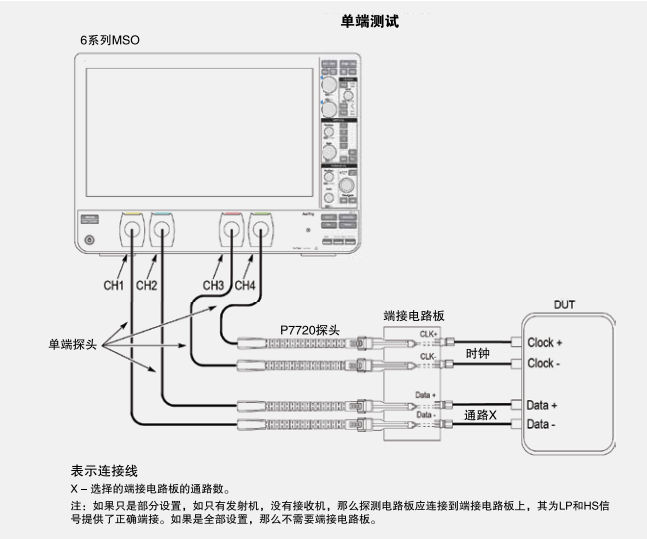

设置包括：
● 示波器
● 4 只低负载单端探头
● TekExpress D-PHY 1.2 自动测试解决方案
● 高级抖动分析 ( 推荐 )

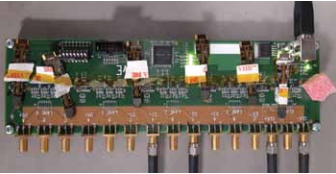

● 探测、端接电路板
