Keithley 4200A-SCS 测量平板显示器上的OLED像素驱动器电路

OLED像素驱动器电路印刷在平板显示器上的OLED器件旁边。通常，它们的直流特性是通过将SMU开关矩阵连接起来，然后使用12-16m长的三轴电缆连接到LCD探针台上来测量的。

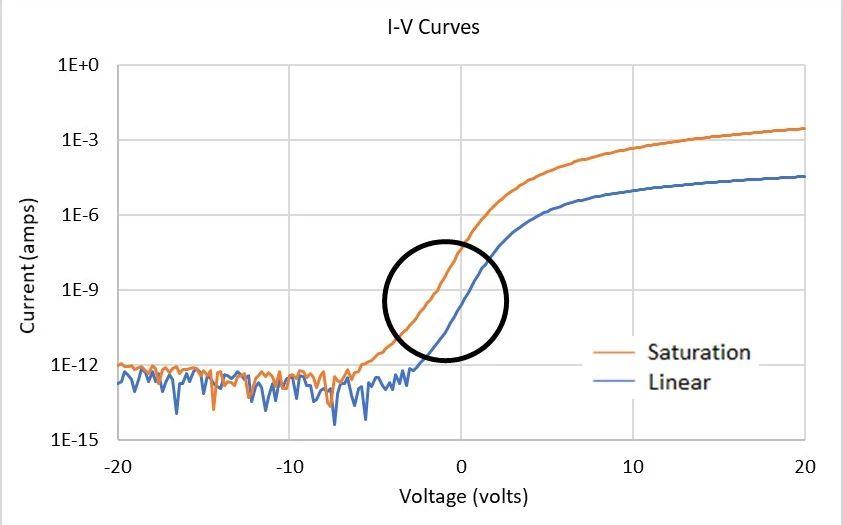

由于需要连接很长的电缆。因此，测试中经常出现不稳定的低电流。这种不稳定性在OLED驱动电路的饱和曲线(橙色曲线)和线性曲线(蓝色曲线)中很明显，当使用传统SMU连接DUT进行测量时，结果如下图所示。

但是，当在DUT的漏极端子上使用4211-SMU重复进行这些I-V测量时，I-V曲线将保持稳定，如下所示。问题解决了。
