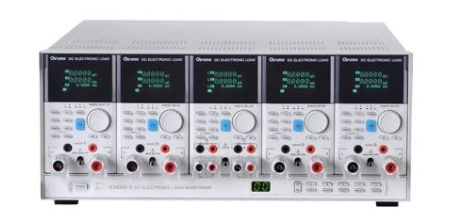

Chroma63600系列直流电子负载——Chroma 63600插拔式电子负载
63600 系列直流电子负载，主要是供 A/D 电源供 应器、D/D 转换器、充电器、电池、伺服器电源 及一些电力电子元件等产品测试使用，另外， 对于研发部门、产品量产及一些进料检验的应用 等，63600 都能展现其优异的性能。63600 运用 DSP 的新技术开发了首创的定阻抗 (CZ)操作模式，此模式可模拟非线性负载的实际 拉载状况。
63600 系列可在低电压 (0.4V) 下拉载其额定电 流。此特性于 Point-of-Load 的D/D测试及燃料电 池的测试上，仍保有其佳的拉载能力。
63600 系列可透过可编程的拉载电流准位、电流 爬升率/下降率、持续时间和Von点电压等功能来 模拟广泛的动态负载应用。63600 也有自动变频 动态扫瞄功能(亦即不同频率的负载模拟)以满足ATX 电源供应器的需求。再者，亦提供了 100 组 的储存功能，并可随时呼叫使用者所储存的设定 值。在自动化的测试上，此储存、呼叫的功能可 缩短测试时间。
63600 整合了即时精准的电压、电流量测功能， 每个模组都具有三个档位、解析度高达 16 位 元。使用者可于线上做即时的电压量测和调整， 也可使用前面板上的按键进行短路模拟测试。
透过前面板的 VFD 显示器及旋钮，即可在63600 系列电子负载上做简易的操作与设定，更能透过 Ethernet、USB 和 GPIB 等介面进行远端控制。
63600 也包含了例行性自我诊断功能及过功率、 过电流、过温度的保护与过电压告警，此外还提 供了正负极反接的告警，此全方位的保护功能， 更能确保 63600 系列的品质与可靠度。

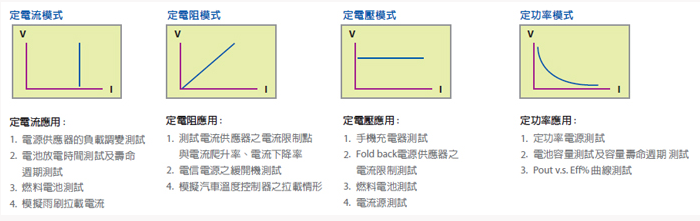

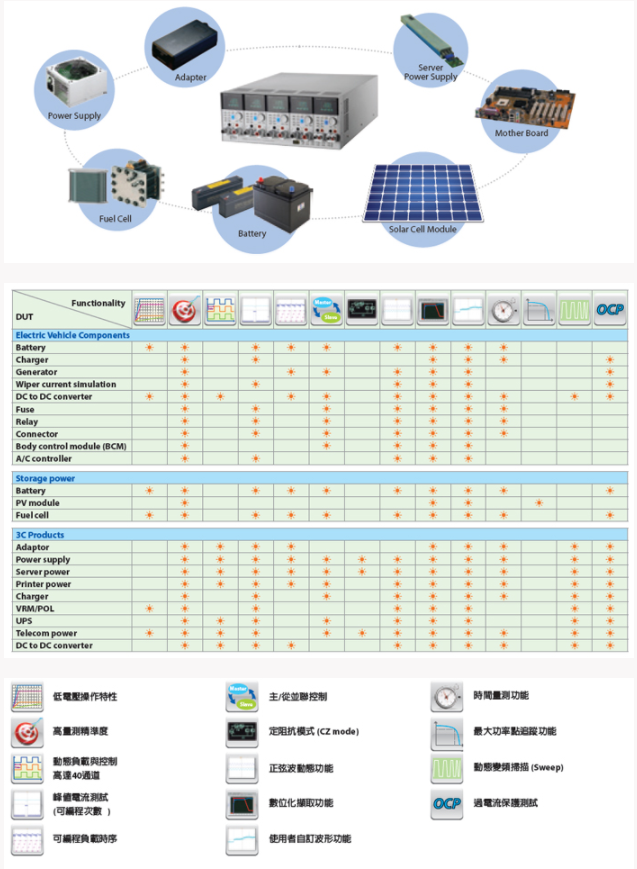

1--负载模拟应用

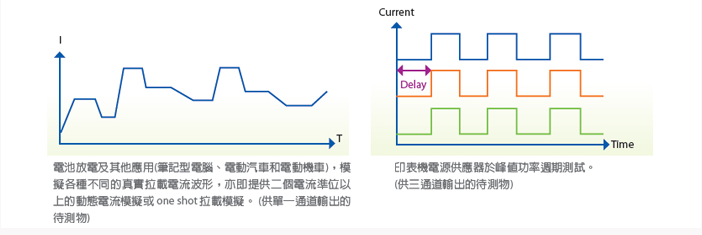

2--可编程负载时序功能

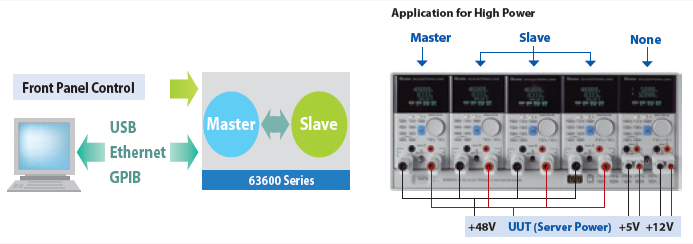

3--主/从式并联控制
63600 具有智慧型主/从控制模式，当负载功率需求增加时，可透过并联的方式(主/从控制)来达到所需的电流及功率。当设定成主/从控制模式时， 所有设定成主/从控制的模组形同一个单一负载，使用者仅需在主模组上编程负载电流，主模组经过计算后会自动将电流分配至其他模组，如此可 大大简化使用者的操作步骤。63600 同时备有 USB 标准界面、GPIB 选配介面及 Ethernet 选配介面，使用者可透过这些介面进行远端控制及其他的自动测试应用。

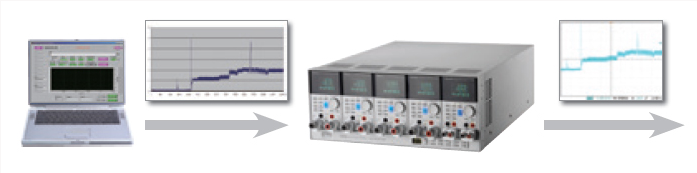

4--使用者自订波形功能

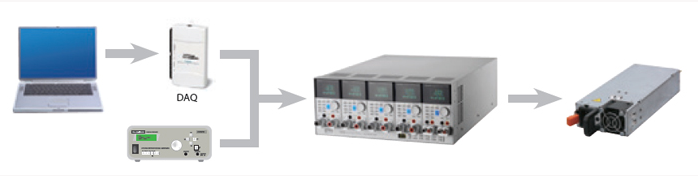

除一般的定电流、定电压、定功率、定电阻拉载模式外，在拉载任意波形时，一般传统的方式是透过电脑将预先储存的波形透过DAQ卡或者单纯 的透过任意波形产生器将波形送给电子负载进行拉载，进而达到拉载任意波形的目的，如下图所示。
此外，在拉载实际电流的同时，63600系列亦提供了拉载过程中所发生大峰值电压的正负值，使用者无须透过示波器来观察电压变化，大大节 省了以示波器来确认电压峰值的时间
