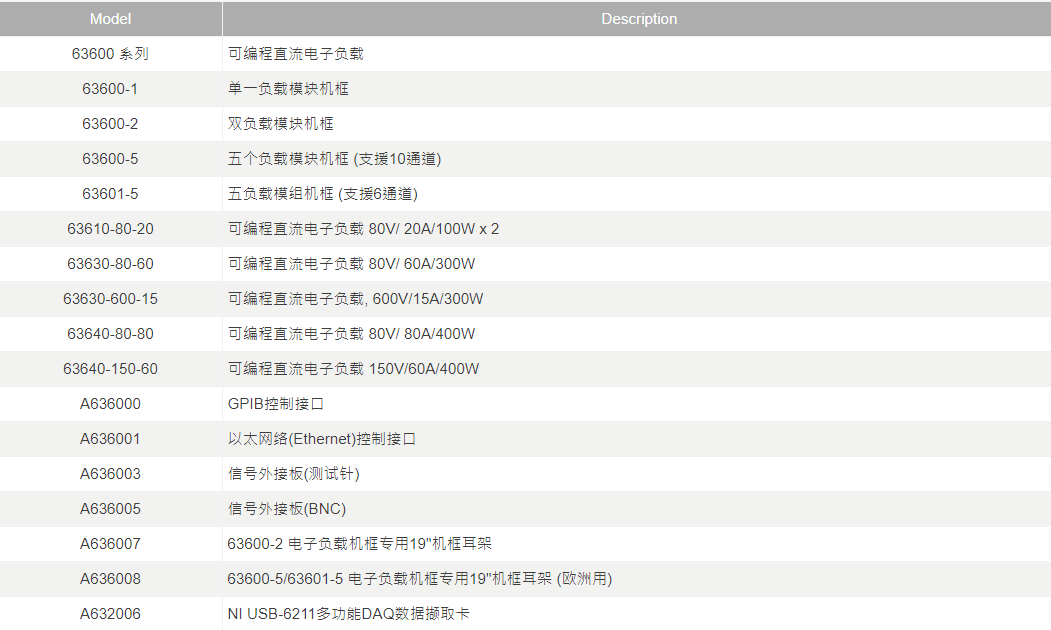

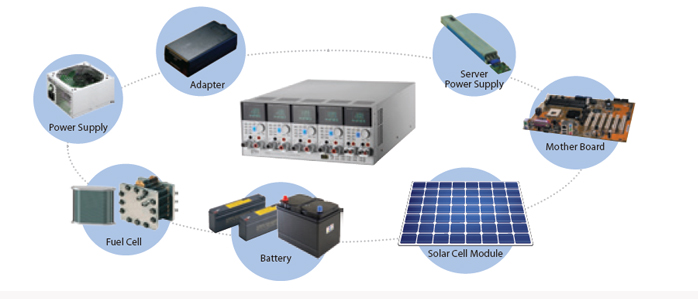

63600 系列直流电子负载，主要是供 A/D 电源供 应器、D/D 转换器、充电器、电池、伺服器电源 及一些电力电子元件等产品测试使用，另外， 对于研发部门、产品量产及一些进料检验的应用 等，63600 都能展现其优异的性能。

63600 运用 DSP 的新技术开发了首创的定阻抗 (CZ)操作模式，此模式可模拟非线性负载的实际 拉载状况。

63600 系列可在低电压 (0.4V) 下拉载其额定电 流。此特性于 Point-of-Load 的D/D测试及燃料电 池的测试上，仍保有其佳的拉载能力。

63600 系列可透过可编程的拉载电流准位、电流 爬升率/下降率、持续时间和Von点电压等功能来 模拟广泛的动态负载应用。63600 也有自动变频 动态扫瞄功能(亦即不同频率的负载模拟)以满足ATX 电源供应器的需求。再者，亦提供了 100 组 的储存功能，并可随时呼叫使用者所储存的设定 值。在自动化的测试上，此储存、呼叫的功能可 缩短测试时间。

63600 整合了即时精准的电压、电流量测功能， 每个模组都具有三个档位、解析度高达 16 位 元。使用者可于线上做即时的电压量测和调整， 也可使用前面板上的按键进行短路模拟测试。

透过前面板的 VFD 显示器及旋钮，即可在63600 系列电子负载上做简易的操作与设定，更能透过 Ethernet、USB 和 GPIB 等介面进行远端控制。

63600 也包含了例行性自我诊断功能及过功率、 过电流、过温度的保护与过电压告警，此外还提 供了正负极反接的告警，此全方位的保护功能， 更能确保 63600 系列的品质与可靠度。

多功能系统结构

Chroma 的 63600 系列可编程电子负载于每个模组内搭载数位信号微处理器(200MHz)，得以于多模组时，有佳化的速度与控制性能。 所有模组 皆可单独操作，亦可远端控制。于多模组下，可做同步拉载测试以模拟实际拉载状况。

模组式设计

模组式的贴心设计，使用者可依据不同的需求搭配同系列的任意模组。主机框 63600-5 于搭载 5 个 63610 模组时，可提供高达 10 个 100W 的通道。另外，搭载 5 个 63640 模组且并联时，拉载能力更可高达 2kW。在多组输出的交换式电源供应器及 其他电源产品的测试上，63600 所拥有的高功率拉载能力，是绝佳的选择。此外， GO/NG 的判定，在自动化测试的产线上，能立即判定出产品的 Pass 或 Fail。 而 GPIB 的位址则于 5 个模组所共用，此有利于做同步、快速模组控制及操作资料的读回。


负载模拟应用

63600 系列有定电压、定电流、定电阻、定功率与定阻抗模式，藉由这些操作模式可以来满足广泛的测试需求。举例来说，定电压模式可以应用 于电池充电器的充电测试。

精准量测

63600系列提供三种负载操作范围，内建16位元的高精密A/D转换器，可达电压0.025%+0.01%F.S.、电流0.05%+0.05%F.S.与功率0.1%+0.1%F.S.的量 测精准度。高精度的量测对于测量待测物的效率和其他重要参数是不可或缺的功能，同时此量测精准度亦能符合能源之星(ENERGY STAR®)与80 Plus的需求。

除高精度的量测外，63600系列也可量测过电流保护及过载保护时的电压、电流，除此之外，63600系列亦提供使用者自行设定步阶电流来进行过 电流保护测试，并于单机上判定此测试结果为Pass或Fail，而测试过程中的大功率值(Pmax)，亦能自动撷取并显示于显示器上。

63600系列除量测精度高之外，还内建二颗高速A/D，能同时量测电压、电流，并运算出实际功率值，让显示的功率值不失真。

定阻抗模式‑CZ MODE

独一无二的定阻抗拉载模式不同于定电 流及定功率的拉载方式，定阻抗模式亦 即模拟实际的感抗、阻抗、容抗与负载 来进行拉载，因此，拉载电流更能趋近 真实情况。下面波形图为模拟交换式电 源供应器于容性负载开机测试的电压、 电流波形。

使用者自订波形功能

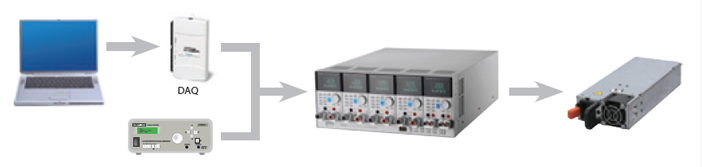

除一般的定电流、定电压、定功率、定电阻拉载模式外，在拉载任意波形时，一般传统的方式是透过电脑将预先储存的波形透过DAQ卡或者单纯 的透过任意波形产生器将波形送给电子负载进行拉载，进而达到拉载任意波形的目的，如下图所示。



然而63600系列提供了另一个更方便的选择-使用者自订波形，能模拟真实的拉载电流，可将经示波器撷取的实际电流波形资料或自行编辑的电流 波形，透过图形化操作软体轻易的将波形储存在63600各模组的内部随机存取记忆体(RAM)，即可拉载使用者所定义的任意波形，可省下DAQ卡或 波形产生器的费用，如下图所示。63600系列的每个模组提供10组储存空间可存波形，高可高达120万个波形点数，足以提供所需的测试。

此外，在拉载实际电流的同时，63600系列亦提供了拉载过程中所发生大峰值电压的正负值，使用者无须透过示波器来观察电压变化，大大节 省了以示波器来确认电压峰值的时间。
