泰克DPO70000示波器测试网口电气性能的方法-北京锐克天成
测试条件：

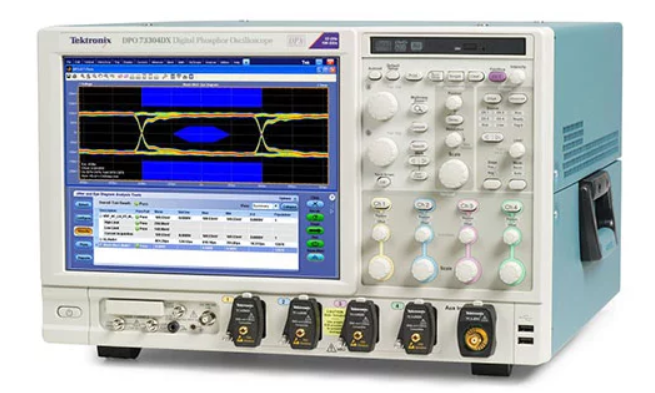

1、泰克DPO70000示波器（带有网口测试模板）
2、差分探头（TEKP6247）
2、差分探头（TEKP6247）
3、网口测试夹具（需要使用示波器配套的测试夹具）
测试方法

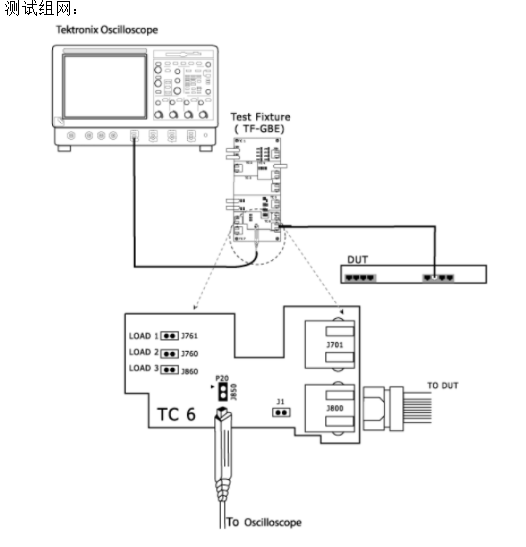

1、按照组网图通过测试夹具连接辅助设备和被测终端，网口测试夹具选择TC6，夹具中的J701连接PC网口或者示波器自带的网口也可以，PC或者示波器网口必须设置为100M全双工，这样PC就会发送以太网信号。
2、夹具中的J800连接DUT（被测设备）的网口，同时用跳线连接LOAD3（100欧姆匹配电阻），差分探头连接到夹具板的P20位置。
2、夹具中的J800连接DUT（被测设备）的网口，同时用跳线连接LOAD3（100欧姆匹配电阻），差分探头连接到夹具板的P20位置。
3,首先，将示波器恢复到100-TX默认设置，防止别人修改默认设置，影响测试接口，恢复方法：File-Reca11-default-set-100-TX;
4、打开示波器网口测试软件TDSET3,选择＂100-TX”，select all,测试项目分别有：Template(眼图／模板测试）、Jitter(抖动测试），Duty Cycle Distortion(占空比失真）。Output Volt,Amplitude SymmetryandOvershoot(信号幅度，对称性，以及过冲测试）、Rise and Fall Time(信号上升下降时间测试）
5,选择“Configure”确认测试通道CH,Acquisition按照默认设置（Average、16),此设置目的是降低随机噪声；Mask scale默认为normal,不用修改；Mask setup中可以设置采集波开数量，没有特珠要求，按昭默认设置进行测试即可，默认设置为50ksamples和1fail thresh;Pulse width按照默认值80ns设置，设置ok后选择“RUN TEST"即可执行自动化测试；
6、选择“Connect”，确认设置是否有问题，如果出现问题，可以选择此菜单中的“Help”，help中有详细的测试方法。
7、选择“View wfm”对比实测波形和参考波形是否一致，如果不一样，可以选择“Help”分析原因，如果波形一样，就可以选择“Run test”执行测试
8、测试完毕后，可以自动生成一份测试报告，观察各项指标是否满足标准要求，选择Utilities-Reportgenerator,点击Browse选择文档保存路径，默认路径为C：TekapplicationsTDSET3ReportGeneratorReports
6、选择“Connect”，确认设置是否有问题，如果出现问题，可以选择此菜单中的“Help”，help中有详细的测试方法。
7、选择“View wfm”对比实测波形和参考波形是否一致，如果不一样，可以选择“Help”分析原因，如果波形一样，就可以选择“Run test”执行测试
8、测试完毕后，可以自动生成一份测试报告，观察各项指标是否满足标准要求，选择Utilities-Reportgenerator,点击Browse选择文档保存路径，默认路径为C：TekapplicationsTDSET3ReportGeneratorReports
测试注意事项：
1测试时，连接DUT和测试夹具的网线请使用TEK配套的零阻抗网线；
2,测试前将示波器恢复到100-TX默认设置，防止别人修改了默认设置，影响测试结果： 恢复方法：File--Recall default set--100-TX:
3、J701端口连接PC后，PC的网口状志会一直显示小红叉，也就是平时我们看到的没有连接上的标识，这个是正常现象，因为两个网口只是连接上网线，但是没有握手成功，因为夹具上的J701的TX是直接连接到J800的R,而没有发送给PC的网口。
