泰克示波器要点请牢记

1# 带宽

系统带宽决定着示波器’测量模拟信号的能力。具体地讲，它决定着仪器可以准确测量的大频率。带宽也是价格的关键决定因素。

确定你需要什么？

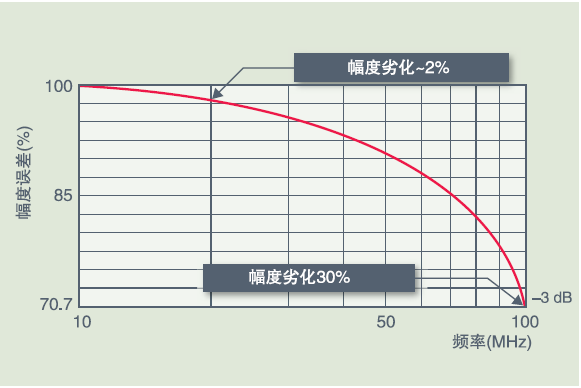

• 例如，100 MHz 示波器通常保证在 100 MHz 时的衰减低于 30%。为保证幅度精度好于 2%，输入应低于 20 MHz。

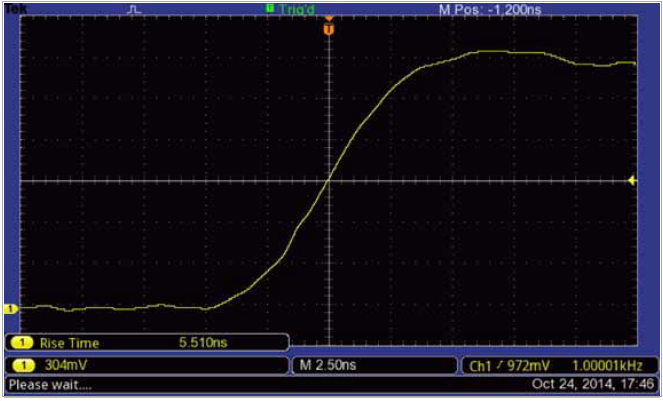

• 对数字信号，测量上升时间和下降时间是关键。带宽及采样率决定着示波器可以测量的小上升时间。
• 探头和示波器构成了拥有整体带宽的测量系统。使用低带宽探头会降低整体带宽，所以一定要使用与示波器配套的探头。
•

在选择带宽时，可以使用“五倍法则”

示波器带宽 ≥ 5 x 关心的大频率，如果带宽太低，示波器将不能分辨高频变化。幅度将会失真，边沿会降慢，细节会丢失。

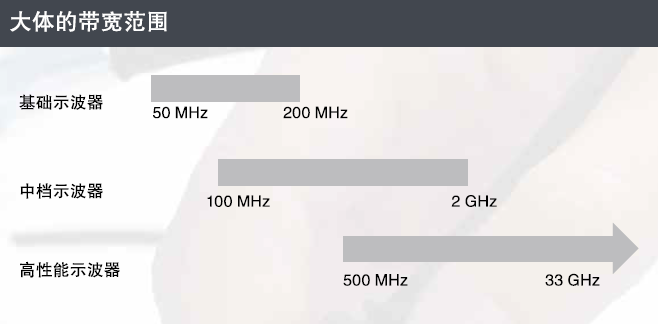

基础示波器的带宽通常在 50 MHz ~ 200 MHz。如果您需要更高的带宽，可以选择性能更高的仪器，带宽在 350 MHz 到几十兆赫。

2# 采样率

示波器的采样率与摄像机的帧速率类似，决定着示波器可以捕获多少波形细节。

确定你需要什么？

• 采样率 ( 样点 / 秒，S/s) 是示波器对信号采样的频次。我们再次推荐“五倍法则”：使用的采样率至少是电路高频率成分的 5 倍。
• 大多数基础示波器的 ( 大 ) 采样率是 1 ~ 2 GS/s。记住，基础示波器的带宽高 200 MHz，因此示波器设计人员通常会在大带宽下构建 5 ~ 10 倍的过采样率。
• 采样速度越快，您丢失的信息越少，示波器越能更好地表示被测信号，当然填充内存的速度也越快，这会限制您能够捕获的数据的时间长度。
•

捕获毛刺需要速度！

内奎斯特指出，信号的采样速度至少是其高频率成分的两倍，才能准确重建信号，避免失真 ( 采样不足 )。但是，内奎斯特是绝对小值，只适用于正弦波，并假设信号是连续信号。根据定义，毛刺并不是连续的，因此采样率仅为高频率成分的速率的两倍是不够的。

大多数入门级示波器的大采样率是1-2GS/S，如果要查看的频率在200MHz以上，那么好使用性能更高的示波器。
