Chroma 交流充电桩测试系统-新能源车辆电力电子测试解决方案
有任何问题欢迎咨询：北京锐克天成科技有限公司-王占山/18911468994（销售经理）
有任何问题欢迎咨询：北京锐克天成科技有限公司-王占山/18911468994（销售经理）

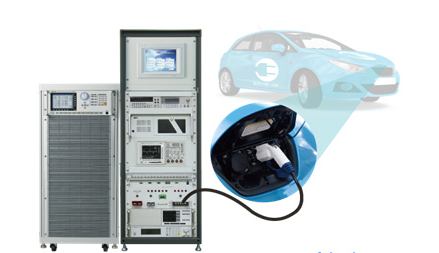

交流充电桩测试系统方案
♦ GBT 18487.1-2015《电动汽车传导充电系统 第1部分：通用要求》
♦ GBT 20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》
♦ GBT 20234.2-2015《电动汽车传导充电用连接装置 第2部分：交流充电接口》
♦ GBT 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》
♦ SAE J1772_OCT2012

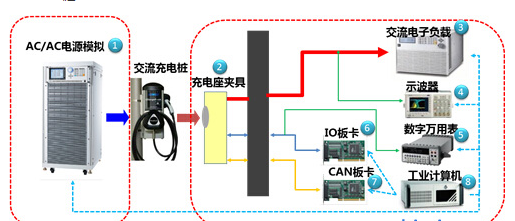

该方案主要组成模块如下：
♦ Model61500—Model61800交流电源供应器
交流电源模拟器用于模拟交流电网，分为经济型和能源回收型等系列，根据需求灵活配置。
▼ 单机大功率为18kVA(非回收式)，60kVA(回收式)
▼ 电压范围0~300V(非回收式)，0~400V(回收式)
▼ 具有AC，DC，AC+DC等输出模式
▼ 提供IEC 61000-3-3测试使用可程序化输出阻抗
▼ IEC 61000-4-11，IEC61000-4-14，IEC 61000-4-28电压频率变动测试
▼ IEC61000-4-13谐波，次谐波(Inter Harmonics)波形合成测试
▼ 仿真市电波形失真的能力
▼ 开、关机0~360任意角度控制
▼ 可通过外界的模拟输入信号，作为电源放大器输出波形
♦ 定制充电座夹具
根据客户需求定制化的充电桩接口夹，满足充电桩兼容性测试和安全性测试要求 。
♦ Model63800系列交流电子负载
交流电子负载用于模拟交流充电桩负载，可以模拟各种不同车载充电机（OBC）对在不同工况下对充电桩输入、输出的影响。
▼ 单机功率范围：1800W，3600W，4500W。可通过并联扩大功率范围
▼ 电压范围：50V~350Vrms
▼ 电流范围：高达45Arms，峰值电流135A
▼ 频率范围：45-440Hz /DC
▼ 峰值因素范围1.414~5.0
▼ 功率因素范围：0~1超前或落后（整流模式）
▼ 断路仿真
♦ 示波器：用于测量充电桩输出高压信号波形，可以对充电桩的输出信号（高压）正确性和输出信号品质进行评价。
♦ 数字万用表：用于测量充电桩低压输出信号，可以对充电桩的输出信号（低压）正确性和输出信号品质进行评价。
♦ IO板卡：模拟充电桩与车载充电机（OBC）之间的控制导引信号（握手信号），可模拟各种正常工况和异常工况 。
♦ CAN卡：模拟CAN节点，用于充电桩与车载充电机（OBC）之间的总线通讯测试。
♦ 工业计算机：运行自动测试软件，作为测试软件和硬件的载体。
