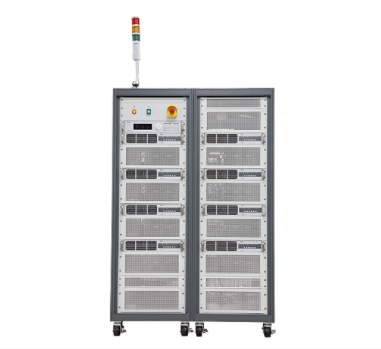

Chroma 17020E能源回收式电池包测试系统-Chroma 17020E
有任何问题欢迎咨询：北京锐克天成科技有限公司-王占山/18911468994（销售经理）
有任何问题欢迎咨询：北京锐克天成科技有限公司-王占山/18911468994（销售经理）
安全 - 强化风险管控
- 可将测试条件及截止/保护条件，直接加载到充放电机执行，透过内部软件/硬件达到多层保护功能
- 可整合外部硬件取得各项实时监控参数，如BMS、Data Logger、Chamber、I/O讯号，达到告警/截止/断电保护功能
- 透过BMS通讯读值与Data Logger的量测，能监控电池包中的各项电压/温度值，并可依照设定值进行实时判断与保护动作
- 内建多项告警/保护模式：OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM
精准 - 提升产品质量
- 高频取样量测技术：快取样率50kHz, 确保动态量测精度
- 电压精度：±(0.02% of rdg. ± 0.02% of F.S.)
- 电流精度：±(0.05% rdg. ± 0.05% mg.)
- 快速响应测试技术：电流爬升率50ms(-90% to 90%)，适用于多种测试应用需求
- 支持动态工况仿真(Waveform)测试功能，仿真实际行车路况之电流或功率状态，支持NEDC、FUDS、HPPC等法规测试标准

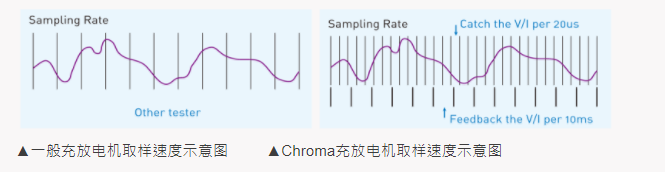

高频取样量测技术
一般电池充放电机，直接使用软件读取电流值作电量计算，然而软件的数据读取速度有限制，将造成动态电流的容量计算误差过大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的数据不遗漏，不受数据传输速率影响。
- V/I 取样率50kHz (每20μs 取样一点)
- 分段积分模式运算：对 I 积分 – 电容量 ; 对 V x I 积分 – 能量

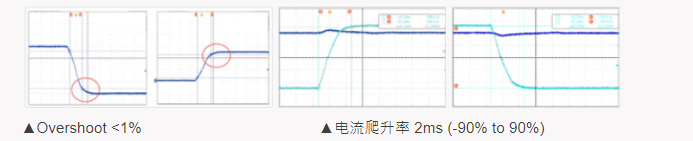

快速响应测试技术
在电流快速响应的同时，可达到优化的充放电模式转换控制，避免测试过程损伤到待测物。
- Current Ripple Noise <1%FS, Overshoot <1%

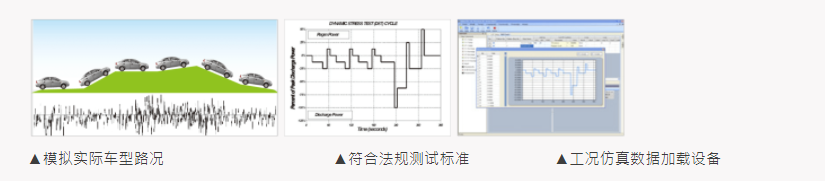

动态工况仿真功能
电池组的使用方式都是快速与不规则的电流充放电变动状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。
- 仿真电池实际使用的动态充放电波形，在此动态电流模式下 (Waveform)，大放电与大充电电流变换时间仅需要10ms
- 工步可设定读取指定计算机内存放电流/功率波形的Excel档案
- 每通道可储存720000点, 进行长时间动态测试
- 工况波形变化的间隔时间10ms~10sec.
Chroma 17020E 测试系统的软件平台Battery Pro，符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电数据保存回复功能，防范任何数据遗漏的可能性。
- 实时监控：系统测试状态实时浏览，无须等待，信道数据与系统整合数据可同时浏览
- 图示管理：信道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
- 数据分析功能：客制化图表功能，快速绘制测试曲线 (Life cycle, Capacity report…等)
- 故障纪录追踪 & 权限设定：独立纪录信道异常状态；可设定使用者操作权限

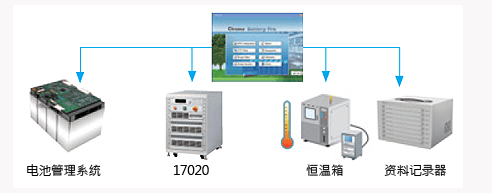

系统整合
- 透过软件可整合恒温恒湿箱，配合充放电测试做同步设定条件
- 透过软件可整合数据纪录器，在充放电过程中，读取多组的电压与温度记录，其条件可转成保护启动条件或截止条件
- 透过软件可整合通讯界面装置，选购A692000/A692001各为4信道/8信道的通讯单元，可做CANbus、RS485通讯，在充放电过程中，读取多组的电池管理系统(BMS)的数据，其条件可转保护启动条件或截止条件
