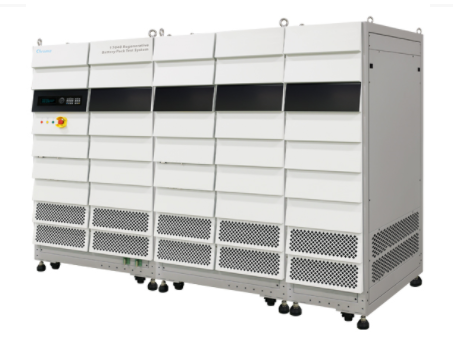

Chroma 17040能源回收式电池模组测试系统-Chroma 17040

Chroma 17040电池模组测试系统是专为高功率二次电池组测试而开发的高精密充放电设备，具有能源回收功能，可节省放电过程所消耗的大量电能，即使动态充放电，也能确保电网端维持稳定，不致因谐波污染影响其他设备。并将电池组放电产生的电能回收到电网再利用，解决传统的设备放电能量虚耗，以及空间热处理不易的问题，符合环保需求。

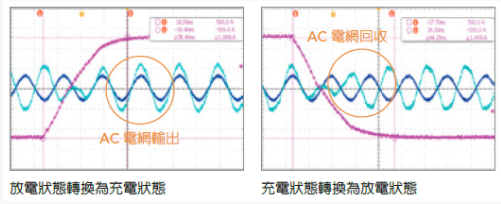

17040系统具备通道并联与动态工况模拟功能，并联功能可提昇大充放电电流和功率，增加设备使用上的效益与弹性，可达到设备高利用率。动态工况模拟功能可让使用者载入行车路谱的电池波形，可选择电流或功率两种模式来适用不同标准(NEDC/FUDS)的要求。双向架构可确保充放电转态瞬间电流不会中断，才可精确模拟出行车工况，并能符合ISO、IEC、UL、GB/T 等各式国际测试标准。

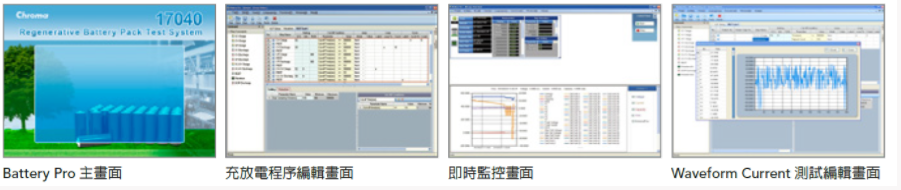

17040系统搭配Battery Pro软体，具备弹性编辑功能，可进行各通道独立测试，符合二次电池模组的各项测试需求，具高度稳定性与安全性，并支援断电复归功能，确保测试资料不中断。



针对电池测试设计多项安全保护机制，测试过程自动侦测过电压、过电流、过温度、外部参数判断等异常讯号，保障测试过程安全。各通道侦测到异常时，启动中止充放电保护措施，并具备断电资料保存与复归测试功能，防范任何资料遗漏的潜在因素。



安全 - 强化风险管控



可将测试条件及截止/保护条件，直接载入到充放电机执行，透过内部软体/硬体达到多层保护功能

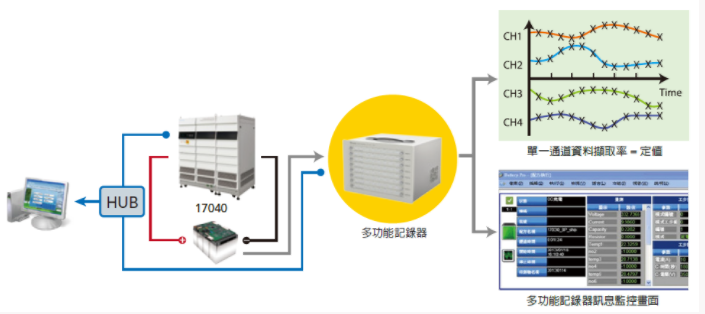

可整合外部硬体取得各项即时监控参数，如BMS、Data Logger、Chamber、I/O讯号，达到告警/截止/断电保护功能

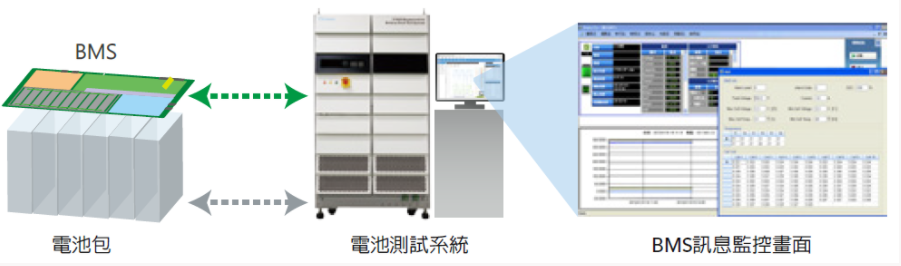

透过BMS通讯读值与Data Logger的量测，能监控电池包中的各项电压/温度值，并可依照设定值进行即时判断与保护动作

内建多项告警/保护模式: OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM

精准 - 提升产品品质



高频取样量测技术: 快取样率50kHz, 确保动态量测精度

电压精度 : ±(0.02% of rdg. ± 0.02% of F.S.)

电流精度 : ±(0.05% of rdg. ± 0.05% of r.n.g.)

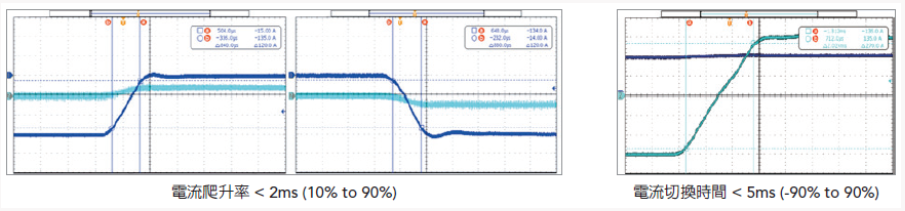

快速响应测试技术 : 电流切换时间5ms(-90% to 90%)，适用于多种测试应用需求

自动电压/电流档位切换功能: 可分为多个档位，随著大电流或小电流的动态变化过程，自动调整正确档位，达到量测精度之佳化

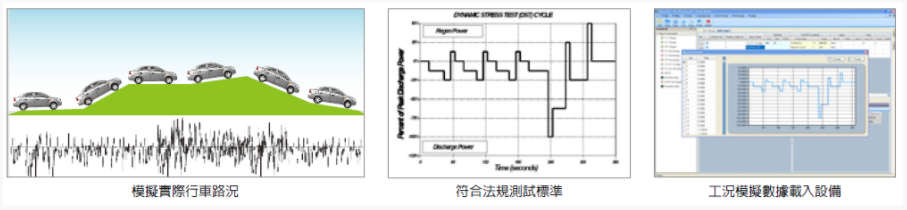

支援动态工况模拟(Waveform)测试功能，模拟实际行车路况之电流或功率状态，支援NEDC、FUDS、HPPC等法规测试标准

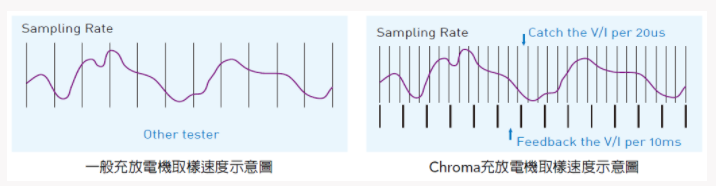

高频取样量测技术

一般电池充放电机，直接使用软体读取电流值作电量计算，然而软体的资料读取速度有限制，将造成动态电流的容量计算误差过大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的资料不遗漏，不受资料传输速率影响。



V/I 取样率50kHz (每20μs 取样一点)

分段积分模式运算 : 对 I 积分 – 电容量 ; 对 V x I 积分 – 能量

效益 - 降低营运成本

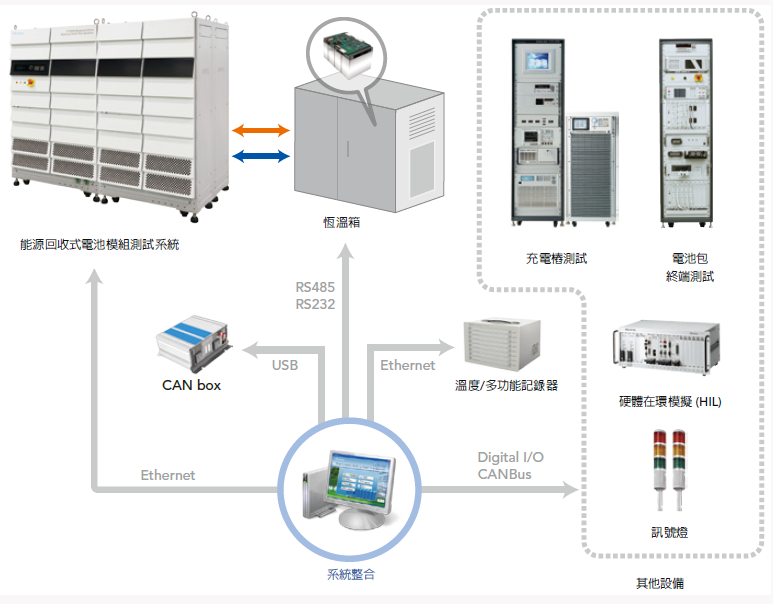

软硬体之整合/客製能力，如 : BMS、Data logger、恆温箱、外部讯号、HIL (Hardware in the Loop)

提供多种设备外部讯号介面 (CANbus, Ethernet, Analog I/O)，可支援硬体在环测试平台 (HIL)

系统之间具有并联功能，大可并联至360kW, 900A之规格 (选配)

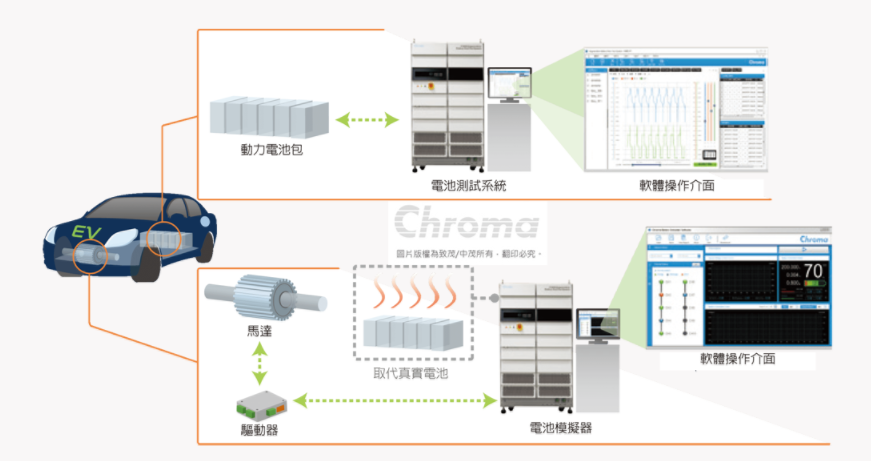

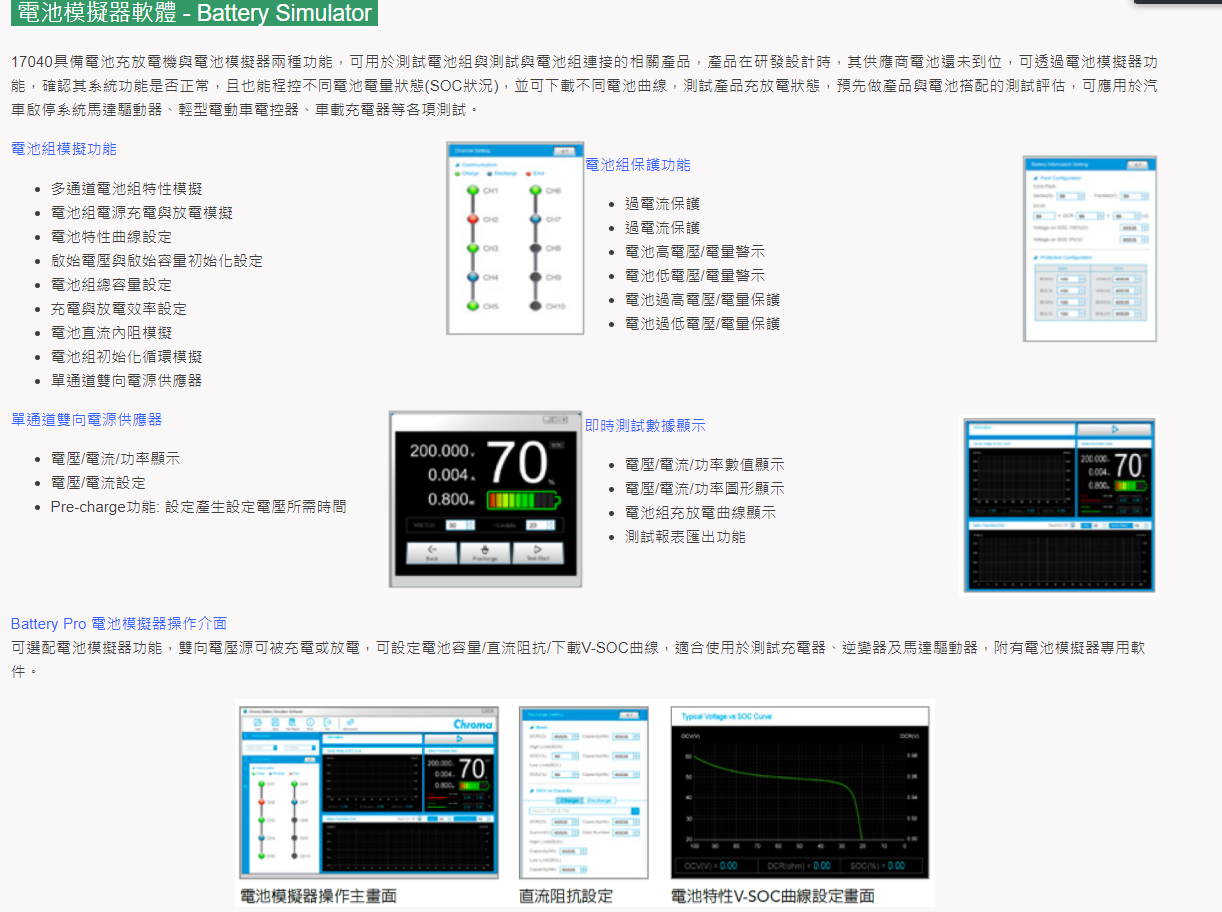

具备电池充放电机与电池模拟器两种功能

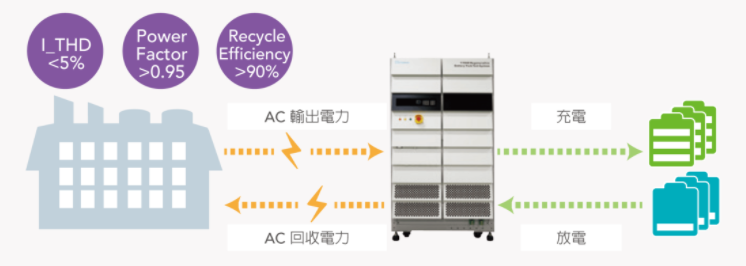

具备高效率之放电能量回收技术
