泰克示波器叠加和分区显示功能与多种光标模式
- 作者：admin
- 时间：2020-04-08 17:08
- 浏览：
你用的示波器是怎么显示的？
如果你用的是传统示波器，一般来说，是使用的叠加显示波形功能。叠加显示功能可以尽可能利用示波器的垂直分辨率，让测试波形占满整个屏幕，可以观察到波形的细节。但，当你需要同时观测两路或更多信号时，多条波形会叠加在一起。有的工程师为了能同时观测且相互不干扰就选择缩小波形并分别占据显示区域一部分进行观测，这样会导致没有用满整个示波器的垂直分辨率使幅值分辨率变差。
假如同时观测两路信号，波形缩小到理想的50%，则分辨率降低到约为50%，如果观测4路信号则降低到满屏显示的25%。
为解决工程师的这一个难题，泰克新平台示波器推出了——分区显示功能。利用这项功能，您可以将示波器屏幕显示区域分割，各区域分别显示一个通道的波形，这样既保证每个波形相不干扰又不牺牲其垂直分辨率。
泰克新平台示波器系列运用Tek049芯片，它是泰克新研制的一种ASIC（专用集成电路），这是一种高度集成的芯片上系统（SOC）混合信号ASIC，含有4亿个晶体管和20亿个连接，构成了4个内部ADCs（模数转换器）和集成DSP（数字信号处理器），全方位支持“分区显示”这类对示波器精简要求极高的功能。
光标测试功能是工程师常用的一个示波器功能。可以快速手动测试信号的时间差或者幅值差，大部分工程师都会使用到光标测试的基本功能，但泰克示波器的高级光标测试功能却鲜为人知：
1. 利用泰克示波器的光标测试功能可以对波形、水平、垂直、水平和垂直进行测量，大大扩展了光标测试的应用范围，例如选择波形光标测试，可以一次测试该波形的光标1 和光标2 的水平和垂直参数及两个光标参数的变化Δ，并可以设定光标联动，从而比较其他周期波形和初始测试位置的参数对比，快速方便。
2. 如果选择波形，可以设定两个光标源，从而测试不同的波形之间的时序关系，如图所示，轻松可以测试通道1第一个上升沿和通道2波形第三个上升沿的时间差。
3. 如果选择水平和垂直模式，可以在水平和垂直模式下指定不同的测试源，从而轻松测试两个不同通道波形的水平和垂直关系
如果你用的是传统示波器，一般来说，是使用的叠加显示波形功能。叠加显示功能可以尽可能利用示波器的垂直分辨率，让测试波形占满整个屏幕，可以观察到波形的细节。但，当你需要同时观测两路或更多信号时，多条波形会叠加在一起。有的工程师为了能同时观测且相互不干扰就选择缩小波形并分别占据显示区域一部分进行观测，这样会导致没有用满整个示波器的垂直分辨率使幅值分辨率变差。
假如同时观测两路信号，波形缩小到理想的50%，则分辨率降低到约为50%，如果观测4路信号则降低到满屏显示的25%。

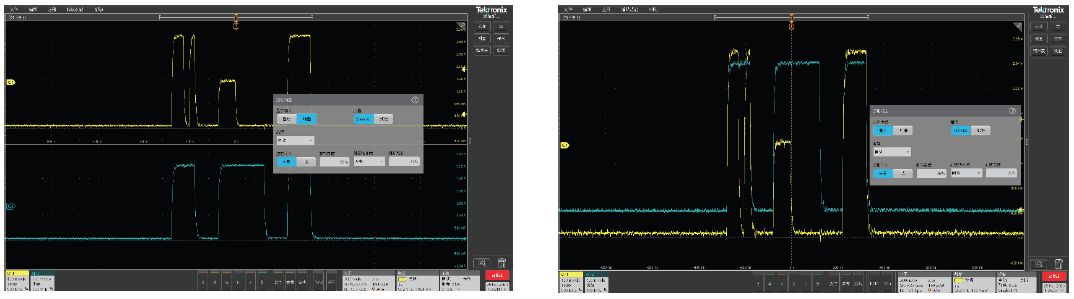

为解决工程师的这一个难题，泰克新平台示波器推出了——分区显示功能。利用这项功能，您可以将示波器屏幕显示区域分割，各区域分别显示一个通道的波形，这样既保证每个波形相不干扰又不牺牲其垂直分辨率。
泰克新平台示波器系列运用Tek049芯片，它是泰克新研制的一种ASIC（专用集成电路），这是一种高度集成的芯片上系统（SOC）混合信号ASIC，含有4亿个晶体管和20亿个连接，构成了4个内部ADCs（模数转换器）和集成DSP（数字信号处理器），全方位支持“分区显示”这类对示波器精简要求极高的功能。
手动光标测试功能(多种光标模式)
光标测试功能是工程师常用的一个示波器功能。可以快速手动测试信号的时间差或者幅值差，大部分工程师都会使用到光标测试的基本功能，但泰克示波器的高级光标测试功能却鲜为人知：
1. 利用泰克示波器的光标测试功能可以对波形、水平、垂直、水平和垂直进行测量，大大扩展了光标测试的应用范围，例如选择波形光标测试，可以一次测试该波形的光标1 和光标2 的水平和垂直参数及两个光标参数的变化Δ，并可以设定光标联动，从而比较其他周期波形和初始测试位置的参数对比，快速方便。

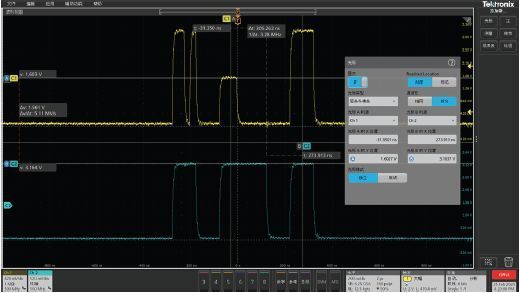

2. 如果选择波形，可以设定两个光标源，从而测试不同的波形之间的时序关系，如图所示，轻松可以测试通道1第一个上升沿和通道2波形第三个上升沿的时间差。

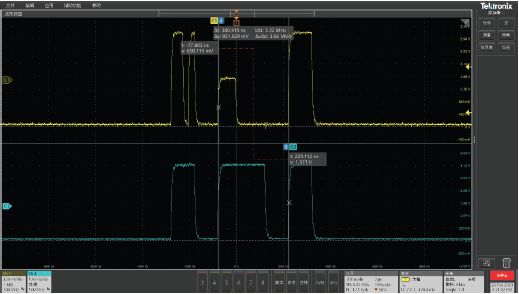

3. 如果选择水平和垂直模式，可以在水平和垂直模式下指定不同的测试源，从而轻松测试两个不同通道波形的水平和垂直关系
