泰克矢量网络分析仪测试入门手册，分分钟解读VNA基础知识

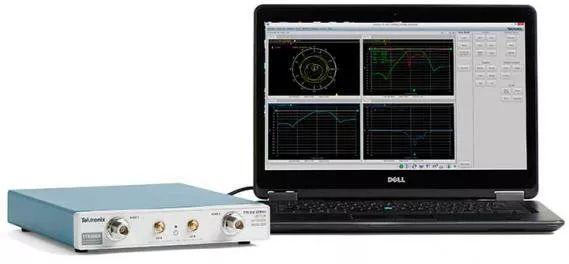

矢量网络分析仪或 VNA 是一种重要的测试仪器，在设计应用中，工程师使用仿真技术来减少实体原型设计次数，加快产品开发周期。VNA 用来验证这些设计仿真。在制造应用中，工程师基于一套特定的指标来组装和测试 RF 元器件。VNA 用来迅速准确地验证这些RF 元器件的性能。

谁需要 VNA VNA 用来测试元件指标，检验设计仿真，确保系统及其元件正确运行。研发工程师和制造测试工程师通常会在产品开发的各个阶段使用 VNA。元件设计人员需要检验各种元件的性能，如放大器、滤波器、天线、电缆、混频器等。系统设计人员需要验证元件指标，确保系统性能以满足子系统规范和系统规范。生产线使用 VNA 确保所有产品满足规范，然后才能出货给客户使用。在某些情况下，VNA 甚至用于现场操作，检验和调试已经部署的 RF 和微波系统。 下载产品技术资料，获取更多信息

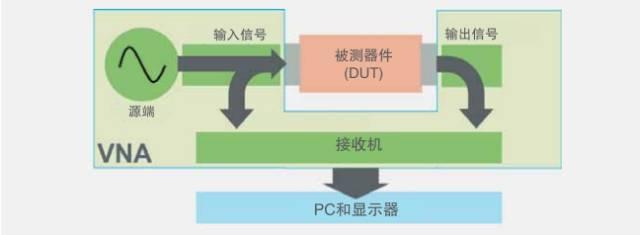

基本 VNA 操作VNA 的一个独特特点是，它同时包含一个源端（用来生成已知的激励信号）和一套接收机（用来确定被测器件或 DUT 由这个激励源引起的变化）。

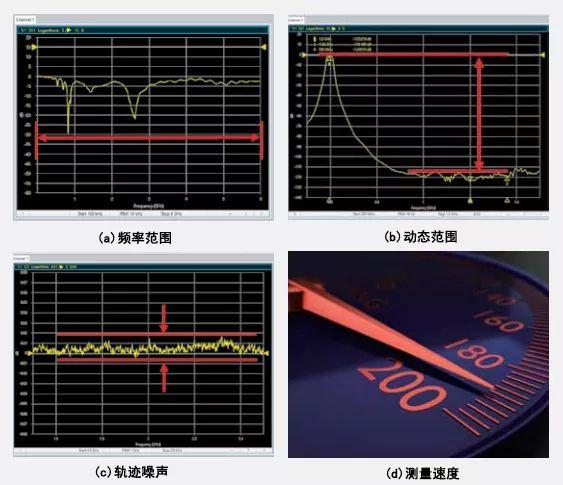

主要指标在确定对 VNA 的需求时，应考虑几个关键指标：频率范围、动态范围、轨迹噪声和测量速度。

频率范围考虑了当前的需求，还考虑潜在的未来需求；动态范围是在指定频率范围上可以测量的从大值到小值的衰减范围；轨迹噪声测量，有多少随机噪声是由 VNA 产生并传送到测量中；后，测量速度指执行一次扫描或测量所用的时间。对大批量制造应用，这可能是关键的要求。
