泰克示波器检测平板显示器上的OLED像素驱动器电路

  • 作者:admin
  • 时间:2020-04-15 17:27
  • 浏览:

OLED像素驱动器电路印刷在平板显示器上的OLED器件旁边。通常,它们的直流特性是通过将SMU开关矩阵连接起来,然后使用12-16m长的三轴电缆连接到LCD探针台上来测量的。

由于需要连接很长的电缆。因此,测试中经常出现不稳定的低电流。这种不稳定性在OLED驱动电路的饱和曲线(橙色曲线)和线性曲线(蓝色曲线)中很明显,当使用传统SMU连接DUT进行测量时,结果如下图所示。

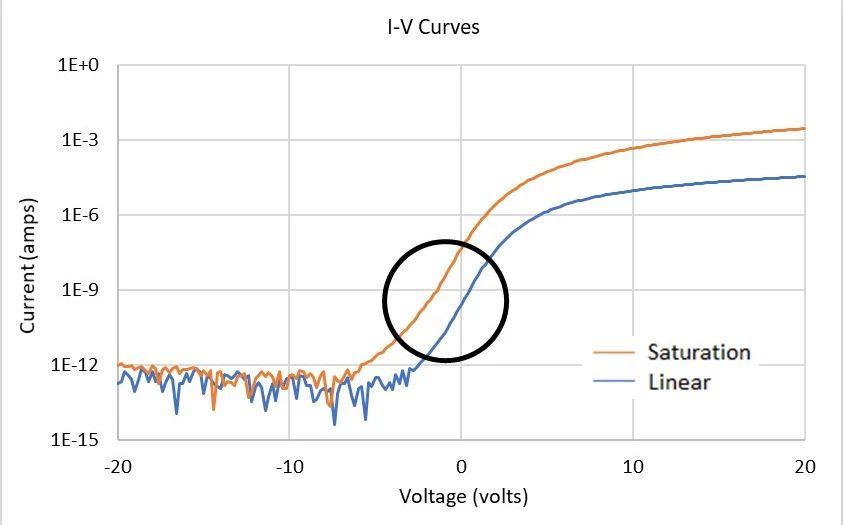

使用传统SMU测量的OLED的饱和度和线性I-V曲线

但是,当在DUT的漏极端子上使用4211-SMU重复进行这些I-V测量时,I-V曲线将保持稳定,如下所示。问题解决了。

使用新型4211-SMU测量的OLED的饱和度和线性I-V曲线

示例2:具有公共栅极和探卡电容的纳米FET

纳米FET和2D FET测试时器件的一个端子通过探针台的卡盘与SMU连接。卡盘的电容可能高达几个纳米级,在某些情况下,有必要使用卡盘顶部的导电垫与栅极接触。同时,同轴电缆也会增加额外的电容。

为了评估新的SMU模块,将两个传统的SMU连接到2D FET的栅极和漏极,从而产生下面的嘈杂的Id-Vg磁滞曲线。

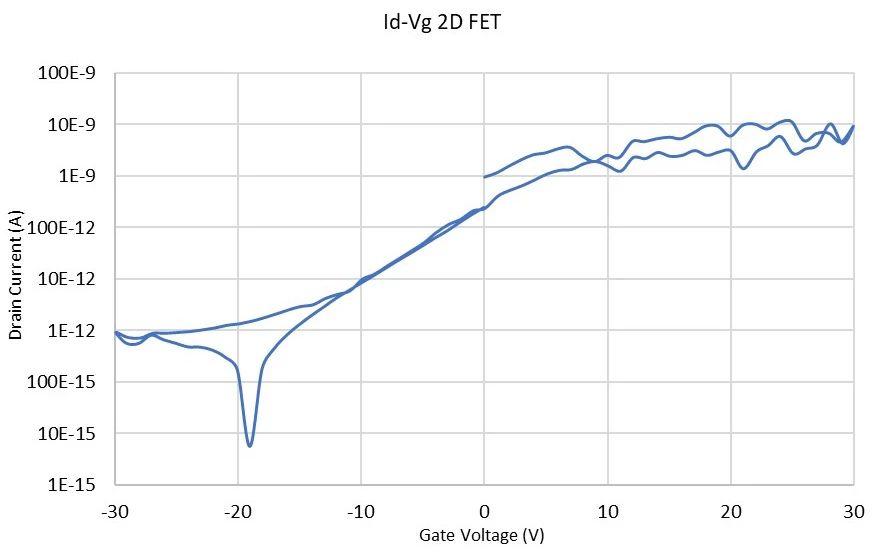

使用传统SMU测量的2D FET的噪声Id-Vg磁滞曲线

但是,当两个4211-SMU连接到同一设备的栅极和漏极时,产生的磁滞曲线平滑且稳定,如下所示,这解决了研究人员可能需要克服的主要障碍。

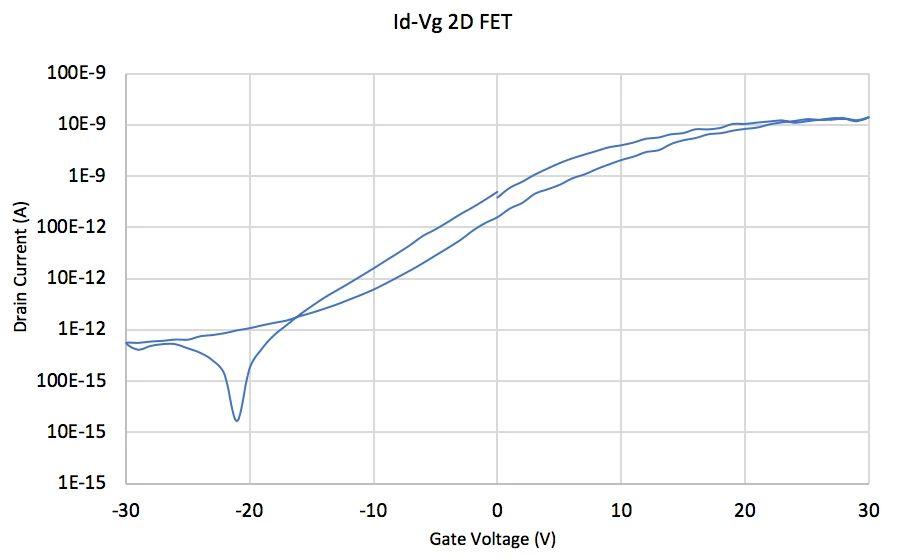

用两个4211-SMU测量的平滑且稳定的Id-Vg磁滞曲线

订购4201-SMU和4211-SMU并预先配置4200A-SCS,以配置全参数分析解决方案或对现有设备进行现场升级。无需将设备发送到服务中心即可轻松地在现场完成升级,从而可以节省数周的停机时间。
