泰克示波器高压AC电路开机测试
- 作者：admin
- 时间：2020-04-07 10:40
- 浏览：
现在我们已经检查了所有低压电路，高压电路就要通电了。在这个阶段，原型板将第一次承受高压。
■ 在第一次开机过程中，好把高压阶电路与所有低压电路隔开。
■ 建议使用具有限流功能的 AC 电源。应先从设计的低 AC 电压入手，这有助于减少重大熔断风险，如焊接不良、组装误差或 PCB 设计错误等潜在问题导致的熔断。
■ 使用相应等级的差分探头和电流探头，测量 AC 输入电压和电流。
■ 在通电前，应在 AC 输入上使用示波器或功率分析仪，并启用记录功能，捕获浪涌电流和瞬态事件。
■ 一旦检查了高压电路，就可以启用低压控制电路，全面了解相关信息。
测量小贴士
■ 如果使用钳式电流探头测量无负载系统的低 AC 输入电流，可以通过以下方式提高探头观测的电流。把电流导线简单地多次循环通过钳夹。记住，后要把电流读数除以圈数。
■ 使用拥有连续记录功能的功率分析仪，记录启动电流。在开机过程中发生灾难性故障时，至少还有一些数据来调查可能的原因。
仪器介绍：

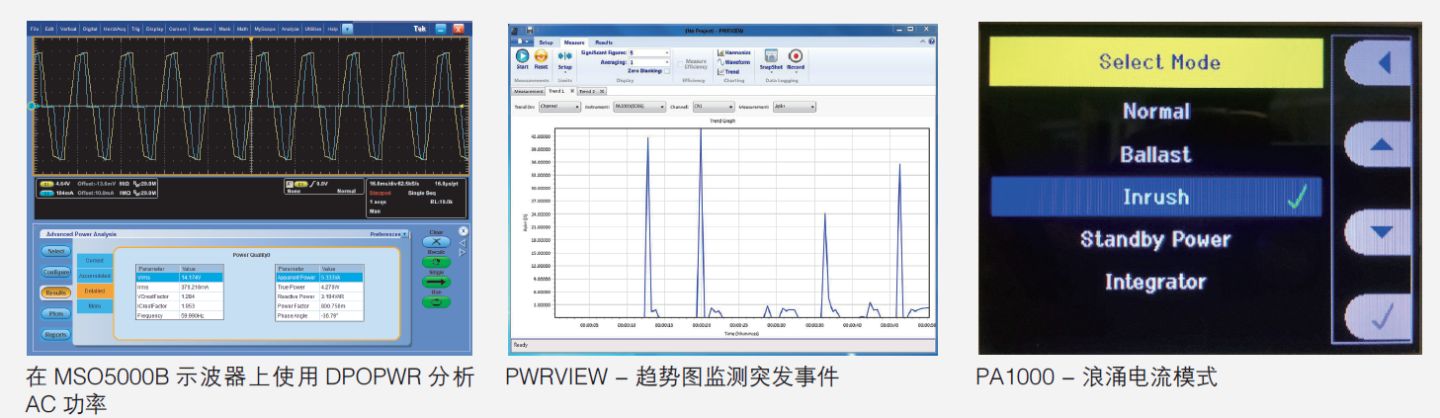

■ PA1000 功率分析仪提供浪涌电流模式，测试电流浪涌期间的峰值。
■ DPOPWR 示波器软件提供了全面的功率分析套件，可以帮助您在开机过程中测量和调试输入 AC 功率参数。
数字和模拟控制电路调试
在这个阶段，您要检查控制逻辑。这可能是设计重要、复杂的部分。在这个阶段，您将执行测试，以便获得正确补偿、电压、定时和频响。

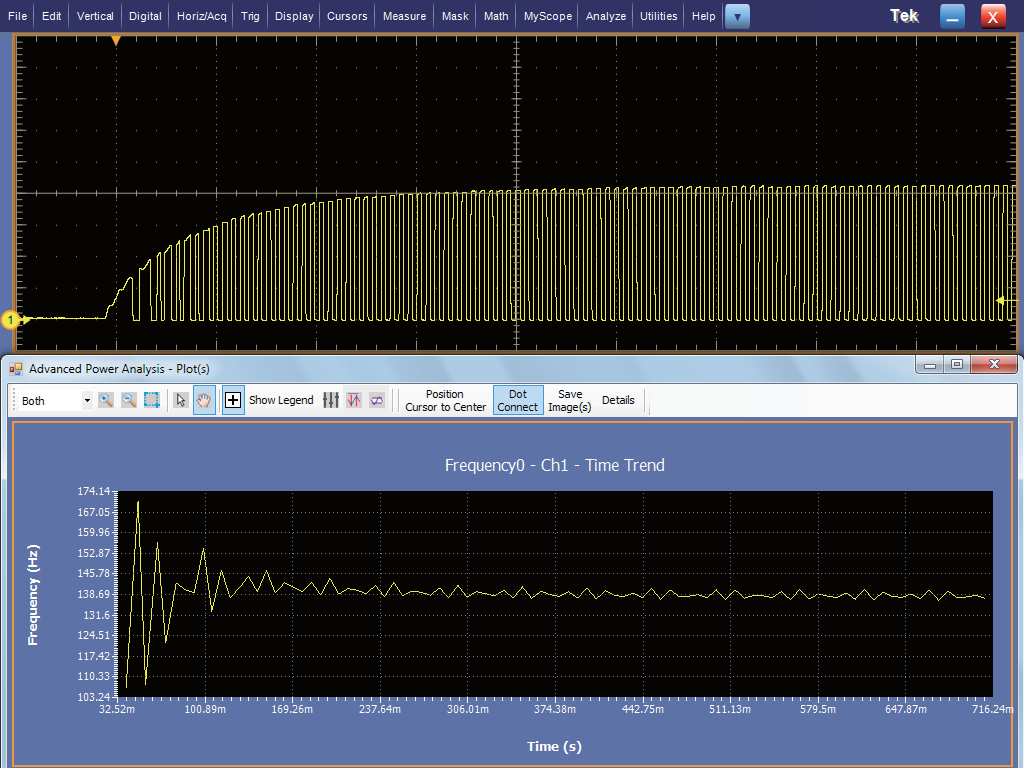

■ 在开机过程中测量开关器件驱动装置上的调制信号，检验不同负载下开关频率、脉宽和占空比是否正确。
■ 通过使用控制环路中的宽带变压器输入扫频信号，检查环路频响。
■ 使用频响分析仪，测量电路的增益和相位。
测量小贴士：
- 监测输入电压和输出电路及反馈或控制信号，检验环路响应( 如临界阻尼) 在输入电压和输出负载变化期间是否符合预期。
- 监测输入电压和输出电压及控制信号，检验电路操作，如软启动、短路保护、关断和电流回馈。
- 对数控电源，应捕获模拟信号、数字信号和串行总线控制信号的时间相关波形，查看系统操作，确保控制系统运行状况与设计目标相符。
