泰克示波器MSO5测量开关损耗和传到损耗解决方案
- 作者：admin
- 时间：2020-04-07 10:40
- 浏览：

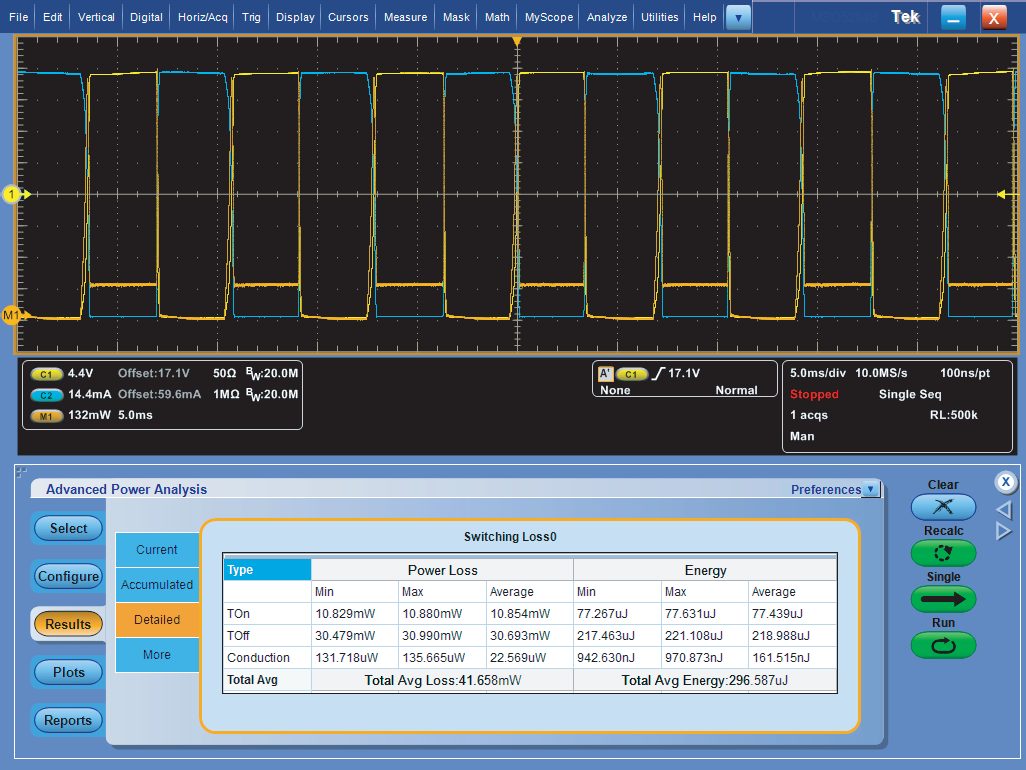

MSO5000B示波器测量的开关损耗和传导损耗

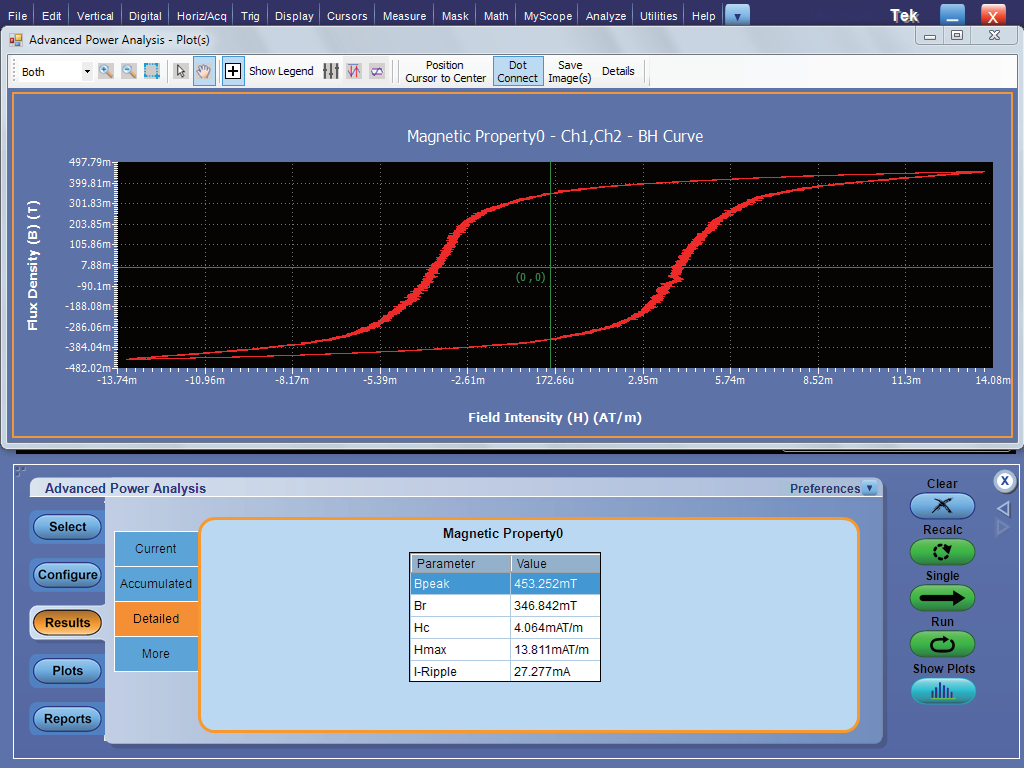

MSO5000B 显示的磁性特性分析
经过电源开关和磁性器件的开关损耗和传导损耗对系统整体损耗有着巨大影响，正因如此，应尽可能使这些损耗达到小，尤其是对高效电源设计。
■ 不要单纯依赖产品技术资料来理论计算开关损耗和传导损耗，它们经常会产生误导，因为其没有考虑工作条件和电路寄生信号，没有提供完善的损耗信息。
■ 在测试时，首先应检查整流器开关，如电路活动和负载时 MOSFETs、IGBTs 和磁性器件的损耗。由于大多数磁性器件采用定制设计，如开关器件，因此好在工作状态下测试磁性器件，以便正确分析其特性。
测量小贴士：
■ 在测量开关损耗时，应使用高分辨率示波器，同时一定要校正电压探头和电流探头的时延。为了保证设定周期内结果的准确性，可以使用滤波功能和平均功能。
■ 在使用示波器测量开关损耗时，先把电压乘以电流。然后取启动或关闭过程中得到的功率波形的中间值。如果使用功率分析软件，那么这一过程的简便性和可重复性都会提高。
仪器介绍：
■ DPOPWR 软件提供了杰出的解决方案，可以动态测试磁性损耗和磁性器件特性， 如电感和 B-H 曲线。
■ DPOPWR 提供了自动计算功能，在电路活动时，可以测量高功率开关上的可重复开关损耗和传导损耗。
