功率分析仪检测电源效率和指标测试
- 作者：admin
- 时间：2020-04-07 10:44
- 浏览：

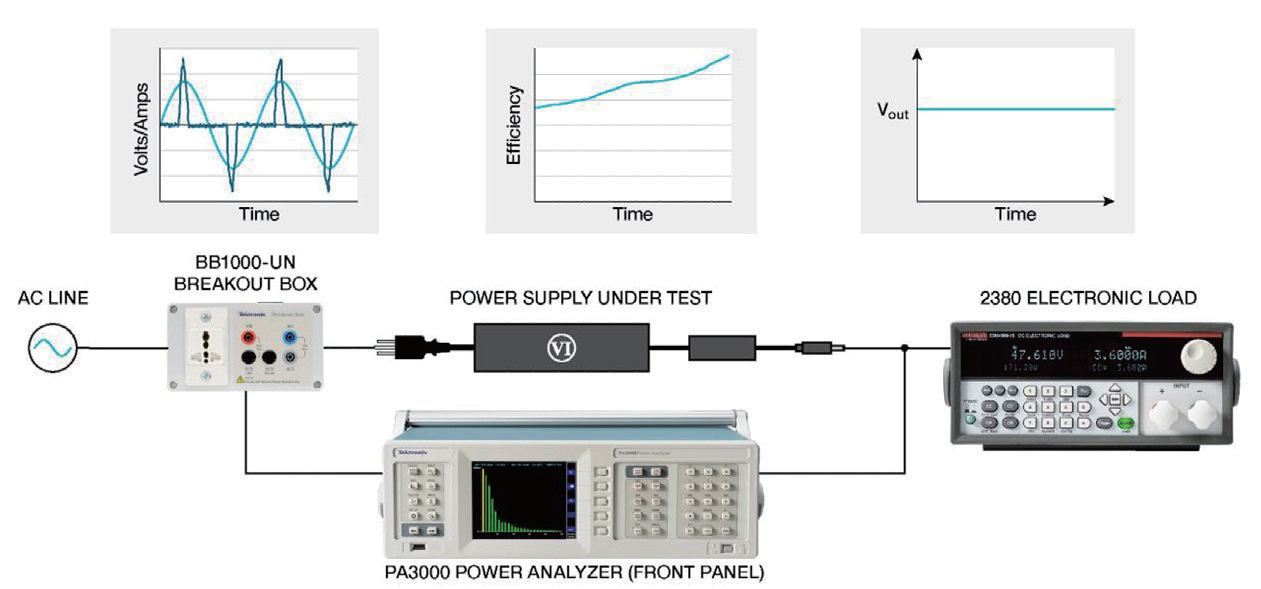

AC-DC 电源,效率测量设置

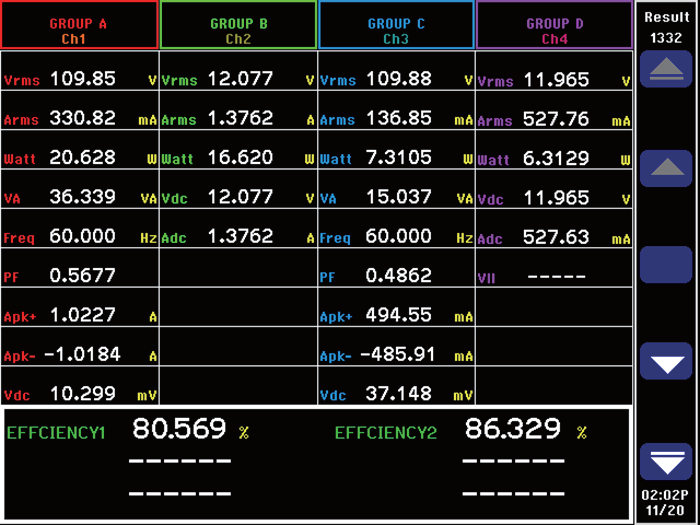

功率分析仪显示两个AC-DC 电源的效率
现在要查看设计是否满足效率标准和其他要求的指标，如线路和负载稳压、纹波、噪声、短路保护和瞬态响应。
■ 使用高精度多通道功率分析仪测量效率，同时使用电子负载从空载到满载扫描电源。
■ 对负载稳压，在设计的输入端子和输出端子上直接使用高精度DMM。然后， 从小值到大值扫描负载。记住，非常重要的一点是在测试过程中使输入电压保持恒定。记录输出电压相对于负载的任何变化，确定负载稳定。
■ 可以使用类似的设置测试线路稳压，其中在恒定负载中测量输出电压，同时从小值到大值扫描输入AC 电压。这种测试对通用输入电源尤其重要。
■ 检查全负载时的噪声和纹波，应使用为高分辨率测量优化的示波器或高精度图形采样万用表。示波器一般会提供更高的带宽，而万用表的精度则要更高。
测量小贴士：
■ 如果要测量低电平电压，如纹波，应使低衰减探头 ( 尽可能使用 1X 或 2X)，以便在示波器测量中获得好的信噪比。
■ 在线路或负载稳压测试中，不要依赖 AC 电源或电子负载读数，而应在电源端子上直接使用精密仪器，这将改善测量精度， 大限度地减少输入电缆和输出电缆中的电压暂降。
■ 在使用示波器测量高频噪声和纹波时，应使用低电感接地弹簧探头适配器或类似装置。标准探头地线可以看做天线，从荧光灯和其他来源中引入环境噪声，可能会在读数中产生明显误差。
你知道吗？
■ 泰克 PA3000 提供了 0.04% 精度和 10mW 待机功率测量功能，可以从空载到满载准确地进行效率和功率测量。
■ 吉时利 2380 DC 电子负载可以吸收各种电流和电压， 包 括 200 W、250 W 和750 W 三个版本。
■ 吉时利 DMM7510 图形采样万用表有一个 18 位 1 MS/s 的模数转换器，可以准确捕获快速瞬变信号和小的纹波。
